迎使用我公司生產的集中控制型消防應急照明燈具，安裝之前請閱讀此說明書并請保留，以備參考。

本說明書適用于： J-ZFZC-E5W-16Q3D、J-ZFZC-E5W-16Q3LD

J-ZFZC-E8W-16Q2D、J-ZFZC-E8W-16Q2LD

J-ZFZC-E12W-16Q1D、J-ZFZC-E12W-16Q1LD

一. 消防應急照明燈具特點及注意事項

本燈具設計滿足 GB17945-2010《消防應急照明和疏散指示系統》要求。本燈具為專用燈具， 采用低電壓供電，嚴禁接入 AC220V/DC216V 強電，接入強電將造成燈具損毀。

J-ZFZC-E5W-16Q3LD、J-ZFZC-E8W-16Q2LD、J-ZFZC-E12W-16Q1LD 燈具采用微

波雷達模塊作為感應探測傳感器，微波雷達模塊具有體積小、靈敏度高、不受溫度影響等特點。燈具微波雷達模塊設計位于燈具中心，無遮擋情況下在燈具 5m±1m 的范圍內有移動物體時燈具正常點亮。

二. 消防應急照明燈具技術參數及燈具尺寸

額定電壓：  DC36V 工作方式： 非持續型

主電功耗：  見燈具標簽 亮 度 ： ≥50lm

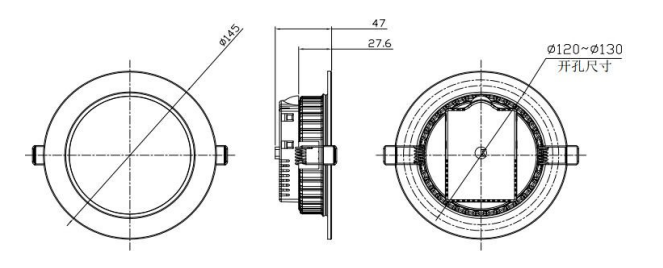

燈具外形和尺寸：

三. 消防應急照明燈具 使用說明

1. 按工程施工圖紙將應急燈具安裝到指定的位置，安裝完成后，將燈具 ID 編碼（8 位）記錄在施工圖紙所對應的指定位置，并將整理好的施工圖紙妥善存儲，用于后期的系統調試。
2. 本系列應急燈具必須和我公司配套的消防應急專用電源配合使用；不可獨立使用。

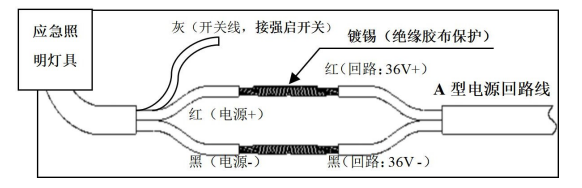

四. 消防應急照明燈具接線及安裝說明

安裝方法：

在圖紙設計位置，按照圖示建議開孔尺寸開孔，按照上圖接線方法接線，將兩彈簧卡扳向燈具尾部出線方向，將燈具尾部塞入安裝孔，確保燈具牢固美觀。

五. 維修保養和排故

本產品為消防產品，應由受過培訓的專業人員進行安裝、調試和維修；燈具應安裝或貯存于通風、干燥、無腐蝕環境的地方，以免內部元器件受潮。應盡量避免燈具受到摩擦、敲擊和沖擊， 以防止外殼產生變形、破損等損壞現象。
