青鳥消防設備火災自動報警系統深化設計培訓

一、青鳥消防設備火災報警系統相關規范

GB50116-2013 《火災自動報警系統設計規范》

GB50166-2007 《火災自動報警系統施工及驗收規范》

GB25506-2010 《消防控制室通用技術要求》

GB50016-2014 《建筑設計防火規范》

消防系統整理圖紙：
1.了解整個工程的總體情況（如建筑物的性質、建筑面積、樓數）
2.消防控制室個數、位置，泵房位置
3.是否包含氣體滅火、鍋爐房等特殊區域？
4.是否有特殊的現場設備？（卷簾門、線型光束等）
5.是否包含消防線槽？方便后期核對

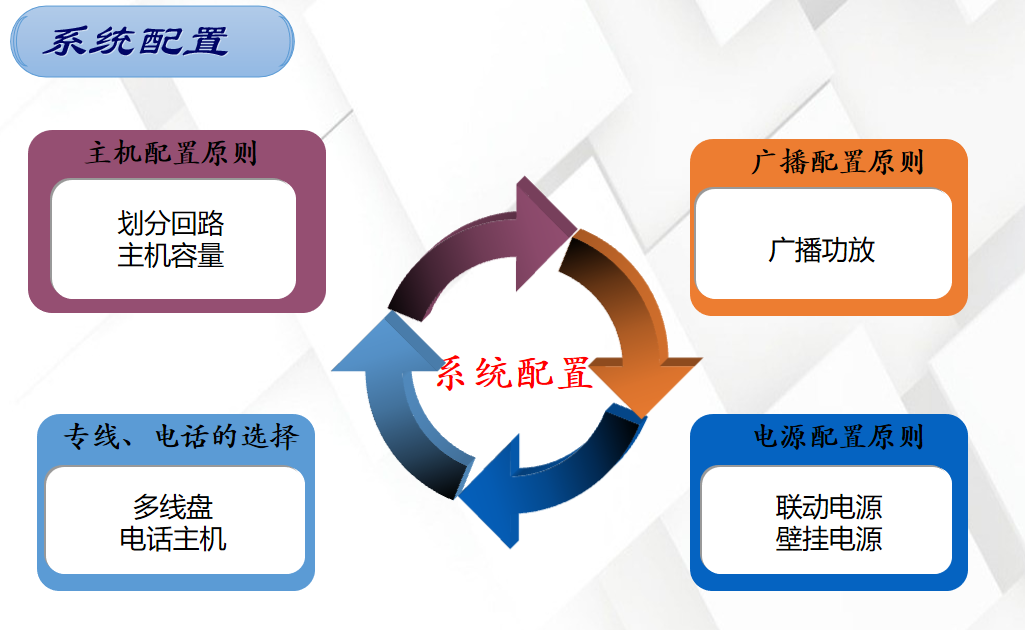

二、災自動報警系統設備選型

1.樓層顯示器類型（液晶或數碼）
2.消火栓按鈕（JBF4123）新國標 4.3.1“當設置消火栓按鈕時，消火栓按鈕的動作信號應作為報警信號及啟動消火栓泵的聯動觸發信號，由消防聯動控制器聯動控制消火栓泵的啟動。 ”
3.消防電話主機選型（多線制或總線制）
4.氣滅區的控制方式（5014或5015/5016）
5.可燃氣體獨立成系統。（新國標 8.1.2“可燃氣體探測報警系統應獨立組成，可燃氣體探測器不應接入火災自動報警控制器的探測器回路；當可燃氣體的報警信號需接入火災自動報警系統時，應由可燃氣體報警控制器接入。 ”）
三、系統圖修改
1.查看系統和平面圖設備量是否一致
2.配置模塊（注意特殊設備的配置，如紫外、紅外、纜溫、報警閥等）
3.核對風機、消防泵等重要的直啟設備量
4.配置總線短路隔離器。（新國標 3.1.6“系統總線上應設置總線短路隔離器，每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和模塊等消防設備的總數不應超過 32 點；總線穿越防火分區時，應在穿越處設置總線短路隔離器。 ”）
5.設備安裝

常見的圖紙問題：
新國標 3.1.6“系統總線上應設置總線短路隔離器，每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和模塊等消防設備的總數不應超過 32 點；總線穿越防火分區時，應在穿越處設置總線短路隔離器。 ”

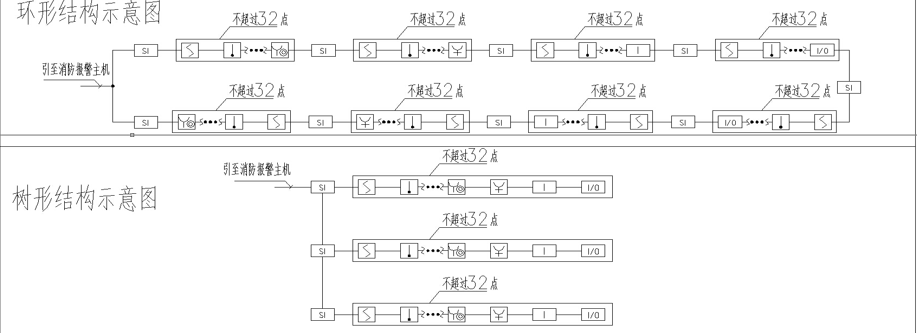

總線短路隔離模塊有兩種接線方式：環形連接和樹形連接。具體接線示意圖如下所示：

短路隔離模塊JBF4171

這是一款脫胎于青鳥UL產品系列的現場設備。在完全滿足UL   標準的同時又兼顧GB4717-2013版國家標準的相關規定的，是一種采用全新理念設計開發的現場部件。即可以完全滿足標準中推薦的樹形結構（圖集號14X505-1）布線方式，同時也可以完全滿足標準中推薦的環形結構的布線方式。

主要性能

◇隔離模塊在報警總線回路上可以進行級聯設置（串行連接），當報警總線上的某點發生短路時，只會使距短路點最近的隔離模塊動作?；芈飞衔挥趧幼鞲綦x模塊之前的隔離模塊依然可以正常工作；

◇在進行環形布線時，當報警總線上的某點發生短路時，只會造成距該短路點最近的（前后兩側）兩只隔離模塊動作，將該段問題線路從報警總線中斷開，保證報警總線上其他設備正常工作；

關于地下車庫探測器的選擇

新國標 5.2.2“下列場所宜選擇點型感煙火災探測器：3 樓梯、走道、電梯機房、車庫等”

此項要求變化較大，宣貫時解釋為地下車庫沒有易燃物，汽車自燃前期也會有大量煙霧產生。老國標設計年代較早，以當時的汽車排放情況不適用于設置感煙探測器，但目前情況足已滿足。

關于住宅戶內探測器的選擇

新國標 7.3.1“每間臥室、起居室內應至少設置一只感煙火災探測器。”
50~100米的建筑在公共場所設置感煙探測器，室內不需要設置。100米以上高層建筑應在室內和公共場所同時設置。

梁間區域的探測器設置
當梁突出頂棚的高度小于200mm時
不計梁對探測器保護面積的影響；
當突出頂棚的高度為200mm~600mm時

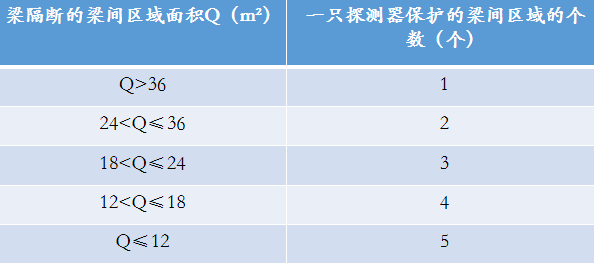

布設方式如下表（感煙探測器的保護面積按60m²計算為例）

當突出頂棚的高度超過 600mm時被梁隔斷的每個梁間區域應至少設置一只探測器；

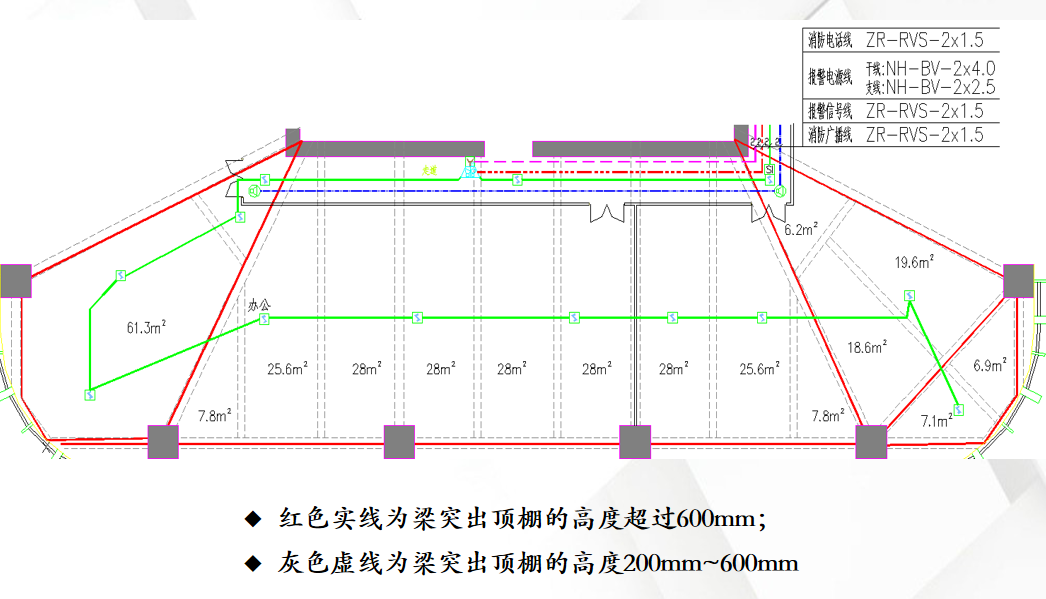

梁間區域的探測器設置示意圖

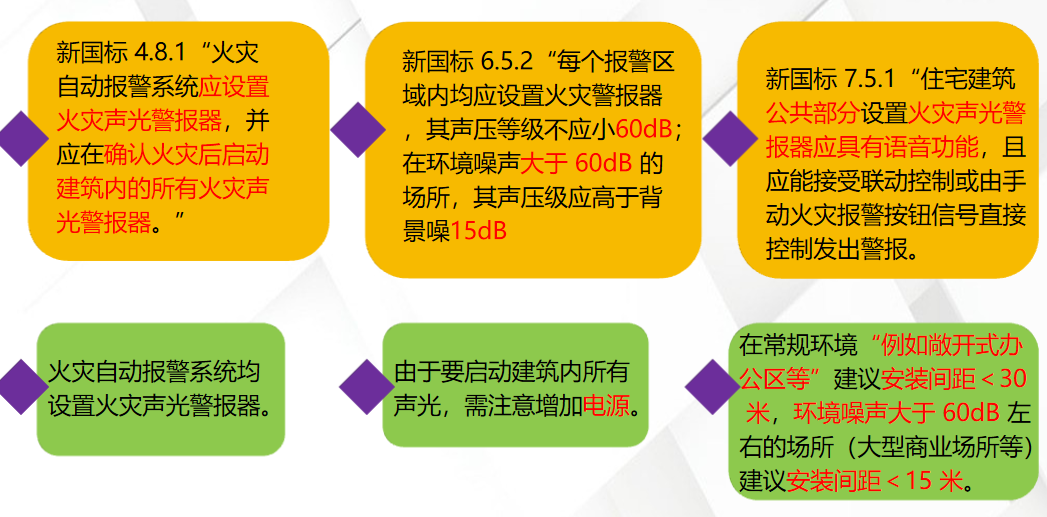

關于火災聲光警報器設置

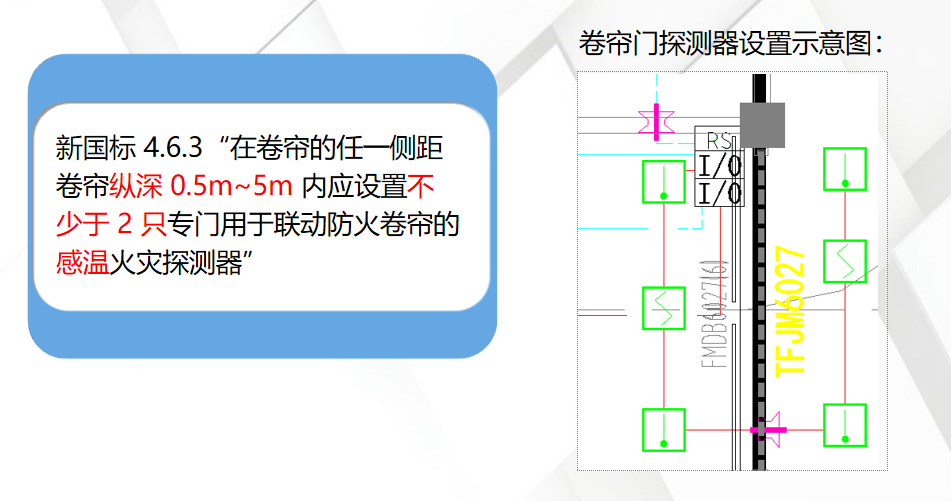

關于卷簾門(疏散通道處)兩側的探測器設置

關于線性光束感煙火災探測器設置

布設場所“無遮擋的大空間或有要求的特殊房間”

青鳥消防設備布設方式

1.相鄰兩組探測器的水平距離不應大于14m，至側墻水平距離不應大于7m,且不應小于0.5m;探測器發射器和接收器之間距離不宜超過100m

2.建筑高度不超過16m時，宜在6m~7m增設一層探測器。”建筑高度超過16m但不超過26m時，宜在6m~7m和11m~12m處各曾設一層探測器”

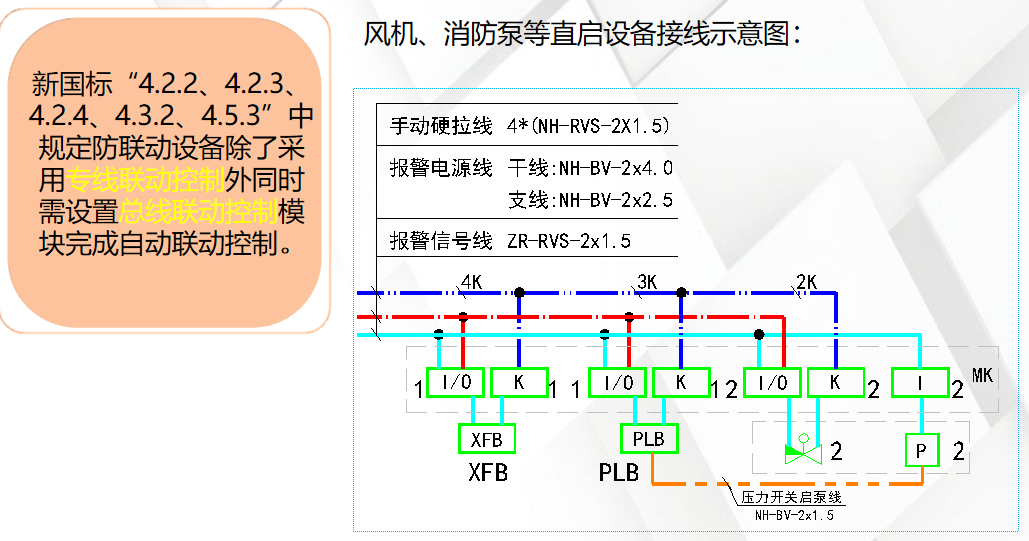

關于風機、消防泵等直啟設備

關于消防線路線型選擇
1.新國標11.2.2“火災自動報警系統的供電線路、消防聯動控制線路應采用耐火銅芯電線電纜，報警總線、消防應急廣播和消防電話線等應采用阻燃或是阻燃耐火電線電纜。 ”
2.新國標11.2.5“不同電壓等級的線纜不應穿入同一根保護管內，當合用同一線槽時，線槽內應有隔板分隔。”
建議線型
報警信號線：   ZR-RVS-2×1.5mm2
聯動電源線：主干線   NH-BV-2×4.0mm2
                                支路線   NH-BV-2×2.5mm2
消防廣播線：   ZR-RVS-2×1.5mm2
消防電話線：   ZR-RVS-2×1.5mm2
手動硬拉線：   NH-RVS-2×1.5mm2
控制器組網線：ZR-RVS-2×1.5mm
