廢氣排放系統自動滅火方案

來源： 青鳥消防設備有限公司 日期：01-05 屬于：青鳥消防知識

廢氣排放系統自動滅火方案

一、設計依據
1.《煤焦油安全技術說明書》；
2.《氣體滅火系統設計規范》（GB50370-2005）；
3.《通用用電設備配電設計規范》（GB 50055-93）；
4.根據業主的要求；
二、設計范圍及目標
1、根據業主要求，對漆包線廢氣排放系統（主管 ø800=198米，支管 ø200，30條）
設計一套自動消防系統。達到能自動發現管道內火情、自動報警、關閉管道閥門并自動滅火的目標。
2、自動滅火裝置的工作原理
裝置主要是由控制系統、溫度探測系統、滅火閥、自動關閥裝置、外置聲光報警器，單向閥等組成。將傳感器安裝在每段連接小管火源最可能發生處的上方進行探測，靈活設置兩級預警，當溫度異常時提前預警避免火災發生，火災突發時快速有效的撲滅火患。
3、裝置特點
① 報警滅火合一，探測反應時間快，針對通風管道、漆包線設
備排廢管道、噴漆工藝等一些加工設備來說，由于此類設備大多都會
采用油漆以及加工后產生的油煙，一旦有火星就會出現轟燃，當控制
系統檢測到溫度呈現快速上升時，系統優先啟動滅火，迅速將火患撲
滅在萌芽狀態，有效降低火災帶來的經濟損失。由此解決溫度傳感器
三、設計說明
針對該風管。內部空間約 170m³。滅火劑選用氮氣（根據情況，
因地制宜，利用廠房旁邊的氮氣罐經管道引入）。
優勢：
1、工藝簡單、操作方便、易于掌握；
2、不污染防滅火區域，對封閉區域內的設備損害小，恢復生產
快；滅火時不會產生刺鼻氣味，對人畜無害
3、較好的稀釋抑爆作用。注入氮氣可快速,有效稀釋防滅火區域
的氧氣，降低氧氣和可燃?xì)怏w的濃度，可使防滅火區域內達到缺氧狀
態，并使可燃?xì)怏w失去爆炸性，從而充分惰化防滅火區域，保證防滅
火區域的安全；
4 有效抑制防滅火區域的漏風。由于氮氣均為正壓注入，因此，
當大量注入到防滅火區域后，使得該區域的氣壓升高，處于正壓狀態，
從而有效抑制了防滅火區域的漏風。
5、滅火后現場無殘留，無二次污染；
滅火原理：采用物理滅火的方式，降低氧氣濃度、冷卻，有效地
阻斷燃燒和防止復燃。
保護體積在 170 立方米左右，考慮到在滅火劑釋放時會有泄露，
氮氣滅火系統滅火濃度設計大于 42%，在進氣端設有氣體流量計，滅
火氮氣量設定 50-500KG；
每段排廢管道空間內安裝 10 只復合型溫度探測器、噴頭 10 只，
安裝位置根據設備情況靈活選擇，溫度探測器設置兩級預警(0℃—
600℃)可靈活調整（預設計為溫度達到 380℃滅火系統發出預警；溫
度上升至 500℃時滅火系統自動釋放滅火劑）。
設備聯動：滅火系統探測到火災異常時發出聲光報警，給出開關
量信號用于排廢風機停止工作，同時關閉防火閥，防止火災蔓延。
工作人員在聽到警報及時查看故障，若只是誤報，可按下系統復
位鍵消除報警，若工作人員發現火情，可立即按下手動應急滅火開關，
滅火系統啟動滅火。
滅火系統進入二級預警狀態時會直接啟動滅火系統。當防護區內
溫度跳躍上升超過設定值時，滅火系統會直接啟動滅火。

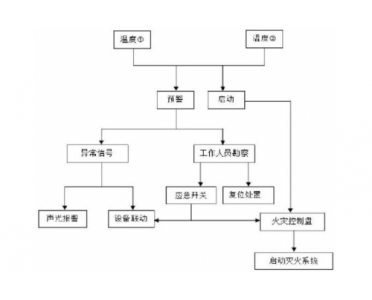

滅火系統控制流程圖：
