? 主電電源：額定電壓AC220V（+10%，-15%，50Hz），最大工作電流：3A
? 備電電源：額定電壓AC220V（+10%，-15%，50Hz），最大工作電流：3A
? 功放額定輸出電壓：120V（+10%，-10%）
? 功放額定輸出功率：240W
? 單機最大分區數：2分區
? 頻率響應范圍：80Hz-8kHz
? 總諧波失真：≤5%
? 信噪比：≥70dB
? 音頻干線長度：最大1200M（RVS2×1.5雙絞線，回路電阻小于40歐姆）
? 設備地址設置范圍：1～99
? 液晶規格：LCD 128*64 液晶屏；
? 溫度：0℃～+40℃；
? 相對濕度：≤95%（無凝露）；
? 外殼防護等級：IP30；
? 安裝方式：壁掛式；
? 執行標準：GB 16806-2006《消防聯動控制系統》及第1號修改單北大青鳥環宇
消防設備股份有限公司 JBF-11SF72 型消防應急廣播設備使用說明書 V1.0
結構特征和功能
3.1 結構特征
3.1.1 箱體及內部配置

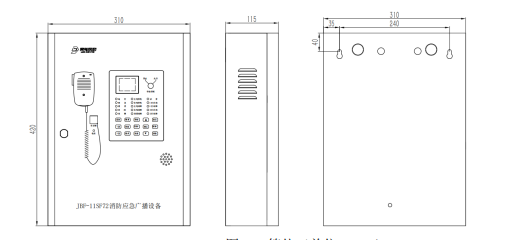

箱體的安裝結構和內部配置如圖3-1和3-2所示。
外形尺寸： 420mm 高×310mm 寬×115mm 厚。
圖 3-1 箱體（單位：mm）

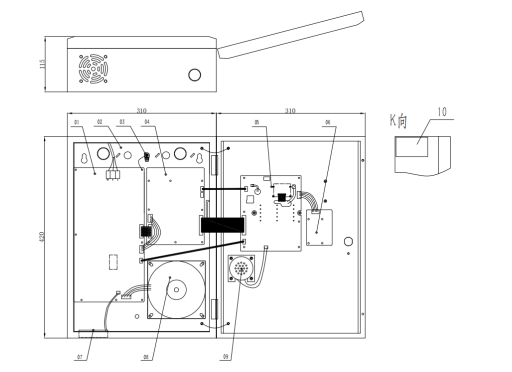

圖 3-2
上圖說明：
1：
JBF-11SF72AM 電源功放板
2：消防應急廣播設備機箱
3：接地標識
4：JBF-11SF72CM 通訊板
5：JBF-11SF72DP 顯示板
6：JBF-11SF72MIC 麥克風板
7：風扇
8：音頻變壓器
9：監聽揚聲器
10：產品標簽北大青鳥環宇
消防設備股份有限公司 JBF-11SF72 型消防應急廣播設備使用說明書 V1.0
圖 3-3 應急廣播控制器面板
圖 3-3 說明：
01：手持話筒 02：手持話筒插孔 03：液晶屏 04：手動控制插口 05：指示燈區
06：手持電話插孔 07：按鍵區 08：監聽揚聲器
指示燈說明：
運 行：綠色，應急廣播控制器處于正常工作狀態時，閃亮；
應 急：紅色，應急廣播或手持話筒廣播時常亮；
主電供電：綠色，設備由主電供電狀態下，常亮；
備電供電：綠色，設備由備電供電狀態下，常亮；
主電故障：黃色，設備在主電故障狀態下，常亮；
備電故障：黃色，設備在備電故障狀態下，常亮；
消 音：紅色，系統處于消音狀態時，常亮；
自 動：綠色，自動模式時，常亮；手動模式時，熄滅；
故 障：黃色，當系統監測到故障時，常亮，包括通訊故障、內存讀寫失敗、功放故障、輸出線路故障、
錄 音：紅色，本機正在進行手持話筒語音播報時或進行預錄音時，常亮；
1 區啟動：紅色，當?shù)?1 區域揚聲器處于開啟狀態時，常亮，處于關閉狀態時，熄滅；
1 區故障：黃色，當?shù)?1 區域揚聲器處于短路或者斷路狀態時，常亮，正常狀態時熄滅；
2 區啟動：紅色，當?shù)?2 區域揚聲器處于開啟狀態時，常亮，處于關閉狀態時，熄滅；#p#分頁標題#e#
2 區故障：黃色，當?shù)?2 區域揚聲器處于短路或者斷路狀態時，常亮，正常狀態時，熄滅；
常用功能鍵：包括：“↑” 、“↓”、“音量+”、“音量-”“確認”、“菜單”
特殊功能鍵：即快捷鍵或有不同功能的功能鍵，包括
應急：手動進入或退出應急廣播狀態按鍵，按此鍵，則系統進入應急廣播狀態，再按此鍵，系統退出應急
廣播狀態；
自檢：按下此鍵，本機執行自檢功能，所有 LED 燈閃亮檢測， LCD 液晶屏顯示藍、白屏交替后回到正常監
視畫面，監聽揚聲器發出提示聲；
復位：按下此鍵，本機進入復位流程，清除當前故障報警狀態和應急廣播狀態，關閉所有已經打開的揚聲
器，清除系統當前所有控制信息，并使系統重新進入正常監視狀態；
1 區：控制 1 分區揚聲器開關按鍵，按此鍵，打開或者關閉 1 分區揚聲器；
2 區：控制 2 分區揚聲器開關按鍵，按此鍵，打開或者關閉 2 分區揚聲器；
自動：實現本機自動控制模式和手動控制模式的切換，當手動允許鎖置于允許狀態時，反復按此鍵，則本
機控制模式在手動和自動之間切換；；
模式：預留功能；
消音：按下此鍵，可以消除故障報警音或者關閉監聽揚聲器聲音；
3.2 工作原理
3.2.1 系統組成
系統由顯示板、電源功放板、通訊板、麥克風板、
揚聲器組成。
1. 顯示板：系統的控制核心，主要由音源切換和音頻處理電路、信息記錄和處理電路、通信接口、LCD
顯示器、LED 指示燈及操作按鍵組成。
2. 電源功放板：將 AC220V 主電源轉換為功放和其他模塊所需的穩定的低壓直流電源，同時監控主備電
狀態，主要由前置放大電路、功率放大電路組成。
3. 通訊板：主要由音頻開關控制電路、揚聲器連接線故障監測電路、CAN 通信電路、外部音源輸入，外
部 24V 啟動電路等組成。
4. 麥克風板：用于將 MIC 聲信號轉換成電信號傳給顯示板。
5. 揚聲器：用于將音頻電電信號轉換成聲信號輸出。
3.2.2 主要功能說明
1. 系統工作模式設置功能：系統設置手自動模式切換按鍵，當系統處于手動模式時，操作“自動”鍵，
系統進入自動狀態，自動允許指示燈亮，再次操作“自動”鍵，系統進入手動模式，自動燈熄滅；
2. 主備電源故障監測、報警及自動切換功能：
1）當主電處于正常狀態時，系統的供電由主電供電，主電工作指示燈點亮。
2）當主電處于故障狀態時，系統自動切換到備電供電，主電故障指示燈點亮，備電工作指示燈點亮。
3）當主電恢復正常時，自動切換到主電供電，主電工作指示燈點亮，備電指示燈熄滅。北大青鳥環宇
消防設備股份有限公司 JBF-11SF72 型消防應急廣播設備使用說明書 V1.0
4）當備電處于故障狀態時，備電故障指示燈點亮。
3. 播音內容和監聽功能：系統設置監聽揚聲器，監聽揚聲器可以兼做聲報警器，當監聽揚聲器做聲報警
器使用時，報警音量應最大，且不可調；當監聽揚聲器用于監聽播放內容時，音量大小隨功放音量大
小可調。
4. 手動應急廣播功能： 無論設備處于手動模式還是自動模式（手動允許鎖處于允許狀態），按下應急
廣播按鍵，設備進入應急廣播狀態（手動優先原則）#p#分頁標題#e#
1）點亮應急廣播狀態指示燈；
2）播放內置的應急廣播語音；
3）手動控制并顯示分區揚聲器的開關狀態；
4）向聯動控制器發送揚聲器控制狀態信息；
5）功放輸出功率為最大值，且不可調節；
5. 自動應急廣播功能：
a、 當設備處于自動狀態時，設備接收到聯動控制器廣播啟動信號，則設備自動進入應急廣播狀態：
1）點亮應急廣播狀態指示燈；
2）播放內置的應急廣播語音；
3）根據聯動控制器下發的聯動編程命令，自動打開相應分區揚聲器；
4）顯示各分區揚聲器開關狀態；
5）功放輸出功率為最大值，且不可調節；
b、 當設備處于手動時，接收到聯動控制器廣播啟動信號，監聽揚聲器發出火災報警信號，但不進入
應急狀態，按“自動”鍵切換到自動模式，則系統自動進入應急廣播狀態
6. MIC自動應急廣播功能：當手動鎖處于允許狀態，無論系統工作在自動還是手動狀態，當手持MIC開關
閉合時，系統自動進入MIC應急廣播狀態：
1）點亮應急廣播狀態指示燈，關閉監聽揚聲器的所有聲響功能（包括故障報警音）；
2）手動控制分區揚聲器的開關狀態；
3）通過MIC對外進行語音廣播；
4）進行MIC廣播語音錄音，錄音時長不少于30min；
5）顯示各分區揚聲器開關狀態；
6）向聯動控制器發送揚聲器控制狀態信息；
7）功放輸出功率為最大值，且不可調節；
8）停止MIC工作時，3s內自動恢復到MIC打開前的工作狀態；
7. 公共廣播背景音樂播放功能：
1）在正常監視工作狀態即為公共廣播狀態；
2）可以在內部存儲音源、USB音源、外部音源三個音源中任意選擇一個音源播放；
3）可以查詢錄音文件，并選擇錄音文件播放；
4）手動控制并顯示分區揚聲器的開關狀態；北大青鳥環宇
消防設備股份有限公司 JBF-11SF72 型消防應急廣播設備使用說明書 V1.0
5）向聯動控制器發送揚聲器控制狀態信息；
8. 系統的功能操作優先級： MIC應急廣播最高，其次手動應急廣播，再次自動應急廣播，再次公共廣播
音源播放，最低故障報警；
9. 自動監測功放與揚聲器之間連接線狀態：當監測到音頻總線斷路、短路故障時，發出故障聲光報警信
號；
1）點亮故障指示燈；
2）正常監視狀態時，發出故障報警音響，非正常監視狀態時，暫停故障聲報警；
3）向聯動控制器發送揚聲器故障信息；
4）當連接線恢復正常時，相應故障報警信息自動撤銷，并向聯動控制器發送故障恢復信息；
10. 強制啟動應急廣播功能：
1) 系統正常監視狀態或背景音樂播放狀態，任一分區強啟輸入端子接收到DC24V電源信號，則無論廣
播設備處于手動狀態還是自動狀態，均進入應急廣播狀態，開啟相應分區廣播，播放應急音源；
2) 當分區強啟DC24V電源撤銷（小于2.4V）后，該分區退出應急廣播狀態；
3) 當所有分區強啟DC24電源全部撤銷后，系統退出應急廣播狀態。
11. 系統復位功能：系統上電復位或手動操作復位，將清除當前所有狀態，包括應急廣播狀態、故障報警
狀態，復位完成后，仍然保持的應急狀態將在10s 內重新建立，仍然保持的故障報警狀態將在100s內
重新建立；
12. 系統自檢功能：手動按下自檢建，系統進入自檢狀態：
1）所有LED燈閃亮檢測后，熄滅無需點亮的指示燈；
2）發出報警提示音一次；
3）LCD液晶顯示屏所有點陣將按照全白或全藍的形式交替點亮；
13. 系統消音功能：
1) 當系統發出故障報警聲時，按消音鍵可以消除報警音響，點亮消音指示燈，當有新的故障報警時，
系統應能再次發出故障報警音響，熄滅消音指示燈；
2) 當系統播放背景音樂或非MIC應急廣播時，按消音鍵關閉監聽揚聲器，點亮消音指示燈，再按消#p#分頁標題#e#
音鍵恢復監聽揚聲器聲音輸出，熄滅消音指示燈。
14. U盤應急廣播音頻文件導入功能；
15. 功放過熱過載故障報警功能；
