JBF61S30防火門監控設備顯示說明

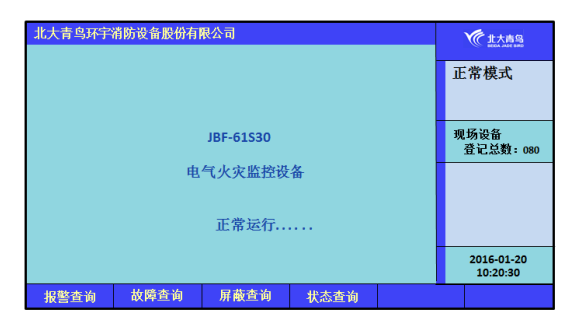

6.1 監控設備正常監視狀態

正常監視狀態無任何聲響；“主電運行”燈閃亮，其余所有燈不亮；顯示當前時間；顯示現場設備登記總數；液晶屏在正常監視狀態下運行5分鐘后，若無任何操作和報警，將進入屏幕保護狀態（黑屏）。按下任一鍵后, 可重新點亮屏幕。監視狀態如圖6.1所示。


                                                                                           圖6.1

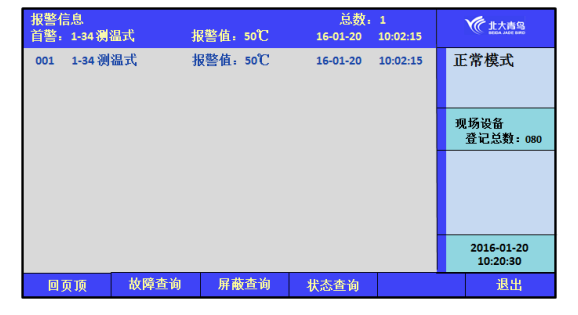

6.2 監控報警信息

    電氣火災監控設備可接收剩余電流式探測器和測溫式探測器的報警信息，首警將置于顯示屏最上方，顯示報警時的剩余電流值或溫度值，顯示報警地址、時間及報警總數。監控設備收到報警信號發后，界面顯示信息如下圖6.2所示。

                                                                               圖6.2

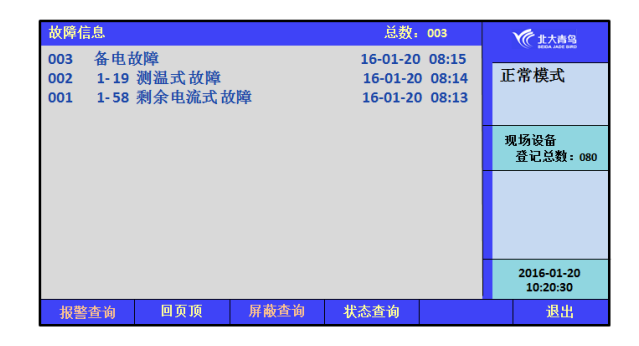

6.3 故障報警信息

    當系統中的各功能單元，如回路板、主備電源或其他輔助設備（運行數據存儲單元或消防控制器圖形顯示裝置）出現功能異常或通信故障時，監控設備顯示故障報警信息，同時發出聲、光故障報警信號；當消防控制室圖形顯示裝置出現異常時，通信故障指示燈也會點亮；當CPU或程序運行異常時，系統故障指示燈會點亮，顯示方式如圖6.3所示。

                                                                                             圖6.3

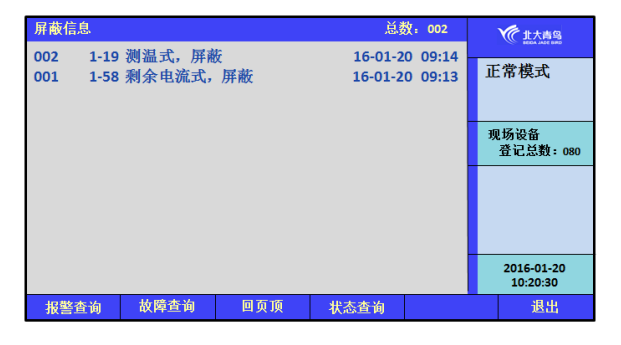

6.4 屏蔽地址顯示

    當系統中有現場部件發生故障，不能正常工作時，為了不對整個系統造成影響，需要將故障部件屏蔽。在進行屏蔽操作后，該故障部件顯示被屏蔽，監控設備復位后該部位不再報故障。當系統內存在部件被屏蔽時，面板屏蔽指示燈長亮，進入查詢菜單可以查詢到被屏蔽的部位號及屏蔽部位總數。

                                                                                                      圖6.4
