JBF-61S30型
電氣火災監控設備主要包括：
顯示控制盤、
回路板、
電源、
電池等；
圖2.1
JBF-61S30監控設備結構圖
（1）
顯示控制盤：型號JBF-61S-AC805。
（2）
回路板：型號
JBF-61S-LA1。單回路容量可達252個地址點；回路板接收電源的狀態信號，電源的故障等狀態的檢測由電源自身完成；含2路觸點輸出；
2.2 型號的組成及其代表意義

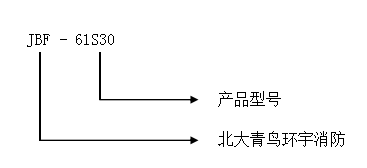

圖2.2
2.3 監控設備外型及安裝尺寸圖

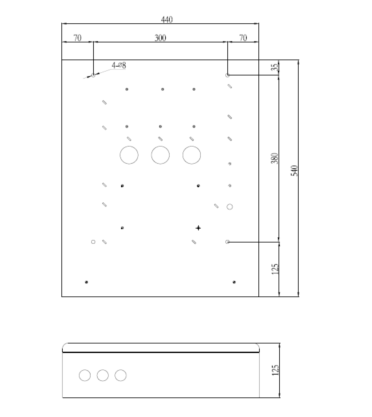

圖2.3 監控設備安裝尺寸圖

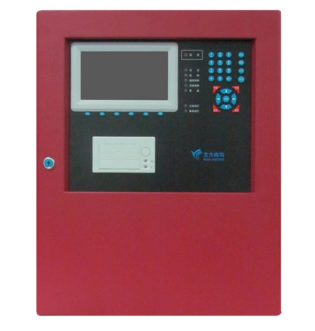

圖2.4 正面外觀照

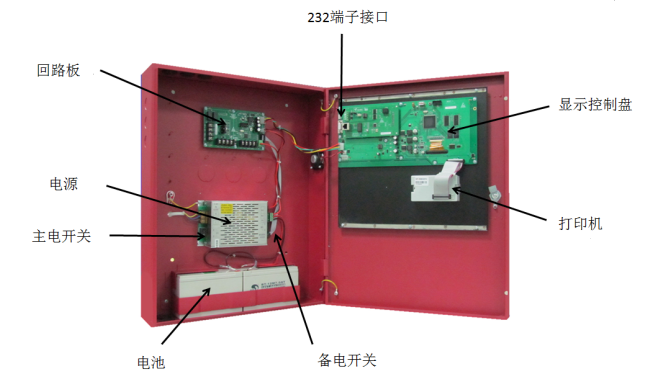

圖2.5 監控設備內部結構圖
單機容量
JBF-61S30監控設備系統配置為1塊單回路板、顯示板、電源和電池。單回路可容納252個地址點， 可配接JBF6180系列、JBF6181系列剩余電流式電氣火災探測器和JBF6118、JBF6119測溫式電氣火災監控探測器，不同型號的探測器可任意搭配組合，整個系統運行穩定可靠。
