防火門監控器的組成部分
2.3 輸入/輸出接口模塊

防火門監控器對現場防火門的控制命令以及接收現場防火門的各種狀態信息都是通過接口模塊設備進行控制和接收反饋信息的。防火門接口模塊是防火門監控系統的重要組成部分。JBF-61S20防火門監控系統中共包括3種接口模塊，分別是JBF6131-D輸入接口模塊、JBF6141-D輸入/輸出接口模塊和JBF6142-D輸入/輸出接口模塊。分別用來監視常閉防火門和監控常開防火門。

2.3.1  JBF6131-D 輸入接口模塊

功能特點:
l 內置微處理器；
l 采用無極性二總線技術，最大通訊距離可達1500m；
l 回路總線應采用雙絞線，導線截面積不小于1.0mm²；
l 電子編碼方式，可通過專用電子編碼器編址；
l 具備線路故障檢測功能。
技術參數：

內容	技術參數
回路總線	調制型，二總線，無極性
監視電流	≤0.25mA  DC24V
編碼方式	電子編碼器編碼
編碼范圍	1-252
輸入指示燈	監視狀態：“輸入動作”燈紅色閃亮。 故障狀態：“輸入動作”燈紅色連續閃亮兩次。 反饋狀態：“輸入動作”燈紅色閃亮高亮。
外形尺寸	（長 ×寬×高）85mm × 85mm× 41mm

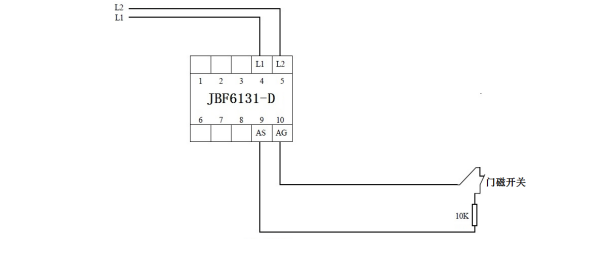

接線說明：
l L1（端子4）、L2（端子5）連接回路總線，無極性；
l AS（端子9）、AG（端子10連接門磁開關（無源觸點）；
l 連接在輸入接口模塊AS和AG端子上的門磁開關的動斷端必須與10KΩ終端電阻串接使用；
應用說明：
該輸入接口模塊主要用于對常閉防火門進行監視，接收門磁開關的動作信號，用以判斷常閉防火門是否動作，并將信息上傳給防火門監控器進行顯示、報警。模塊應安裝在防火門的附近，每扇防火門配置一只JBF6131-D輸入接口模塊。





2.3.2  JBF6141-D 輸入/輸出接口

功能特點：
l 內置微處理器；
l 接口模塊正常工作時需要DC24V電源；
l 采用無極性二總線技術，最大通訊距離可達1500m；
l 模塊輸入、輸出線路間采用電氣隔離設計，避免因?yàn)殄e(cuò)誤接線導致對系統的損壞；
l 電子編碼方式，可通過專用電子編碼器編址；
l 輸入、輸出端線路具備故障檢測功能。
技術參數：

內容	技術參數
回路總線	調制型，二總線，無極性
監視電流	<0.1mA  DC24V
輸出容量	DC24V/1A
編碼方式	電子編碼器編碼
編碼范圍	1-252
輸入指示燈	監視狀態：“輸入動作”燈紅色閃亮。 動作狀態：“輸入動作”燈紅色閃亮高亮。 故障狀態：“輸入動作”燈紅色連續閃亮兩次。
輸出指示燈	監視狀態：“輸出動作”燈紅色閃亮。 動作狀態：“輸出動作”燈紅色常亮。
外形尺寸	（長 ×寬×高）85mm × 85mm× 41mm

#p#分頁標題#e#

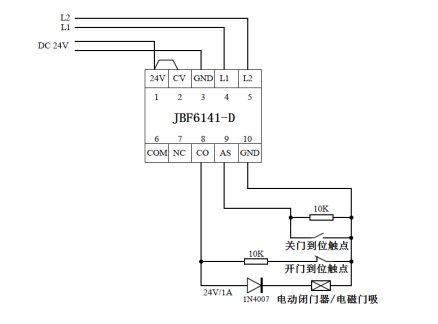

接線說明：
l L1（端子4）、L2（端子5）連接回路總線，無極性；
l 24V(端子1)、GND(端子3)連接24V直流電源，有極性；
l CV(端子2)：接24V直流電源；
l AS（端子9）、GND（端子10）連接電動閉門器等設備的關門到位信號（無源觸點）；
l 端子AS和GND連接的被監視設備動合端須并聯10KΩ電阻，以實現對輸入線路的檢測功能；
l CO(端子8)、GND（端子10）連接被控設備。模塊啟動后CO端（8）輸出24V信號；
l CO和GND之間必須并聯10KΩ終端電阻，以實現對輸出線路的檢測功能；
應用說明：
該接口模塊安裝在常開防火門附近，與防火門上的電動閉門器（機械定位）、電磁釋放器等設備進行連接，用以在火災發生時通過操作防火門監控器對防火門進行遠程關閉，并接收防火門是否關閉正常的信號上傳給防火門監控器。


2.3.3  JBF6142-D 輸入/輸出接口模塊

功能特點：
l 內置微處理器；
l 接口模塊正常工作時需要DC24V電源；
l 采用無極性二總線技術，最大通訊距離可達1500m；
l 模塊輸入、輸出線路間采用電氣隔離設計，避免因?yàn)殄e(cuò)誤接線導致對系統的損壞；
l 電子編碼方式，可通過專用電子編碼器編址；
l 輸入、輸出端線路具備故障檢測功能。
l
技術參數：

內容	技術參數
回路總線	調制型，二總線，無極性
監視電流	<0.1mA  DC24V
輸出容量	DC24V/300mA
編碼方式	電子編碼器編碼
編碼范圍	1-252
輸入指示燈	監視狀態：“輸入動作”燈紅色閃亮。 動作狀態：“輸入動作”燈紅色閃亮高亮。 故障狀態：“輸入動作”燈紅色連續閃亮兩次。
輸出指示燈	監視狀態：“輸出動作”燈紅色閃亮。 動作狀態：“輸出動作”燈不亮。
外形尺寸	（長 ×寬×高）85mm × 85mm× 41mm

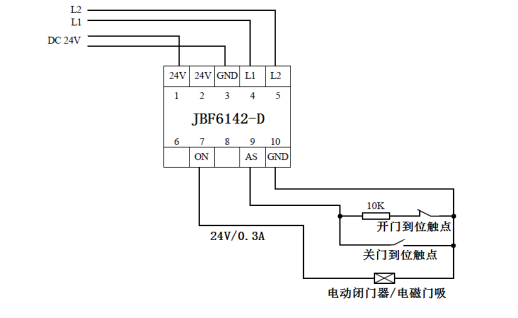

接線說明：
l L1（端子4）、L2（端子5）連接回路總線，無極性；
l 24V(端子1)、GND(端子3)連接24V直流電源，有極性；
l AS（端子9）、GND（端子10）連接電動閉門器上的關門到位信號（無源觸點）；
l 端子AS和GND連接的被監視設備動合端須并聯10KΩ電阻，以實現對輸入線路的檢測功能；
l ON(端子7)、GND（端子10）連接電動閉門器。接口模塊正常狀態下ON端（7）持續輸出24V，確保防火門正常開啟。接口模塊被啟動后，ON端停止輸出24V，電動閉門器在機械力的作用下關閉；
應用說明：
該模塊與安裝在常開防火門附近，與防火門上的電動閉門器（電動定位）、 電動門吸進行連接，用以在火災發生時通過操作防火門監控器對防火門進行遠程關閉，并接收防火門是否關閉正常的信號。

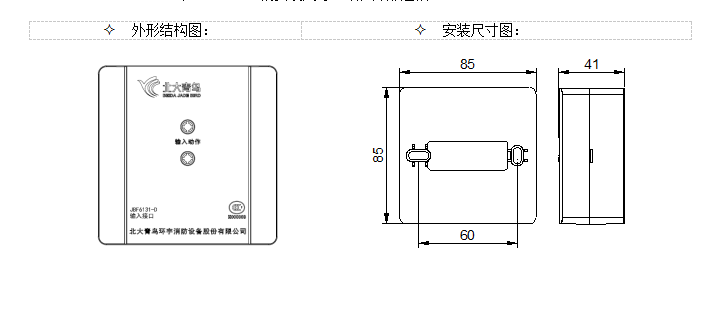

2.3.4  輸入/輸出接口模塊外形結構

JBF6131-D#p#分頁標題#e#、JBF6141-D和JBF6142-D的安裝尺寸一致，外形近似。
