1、系統概述

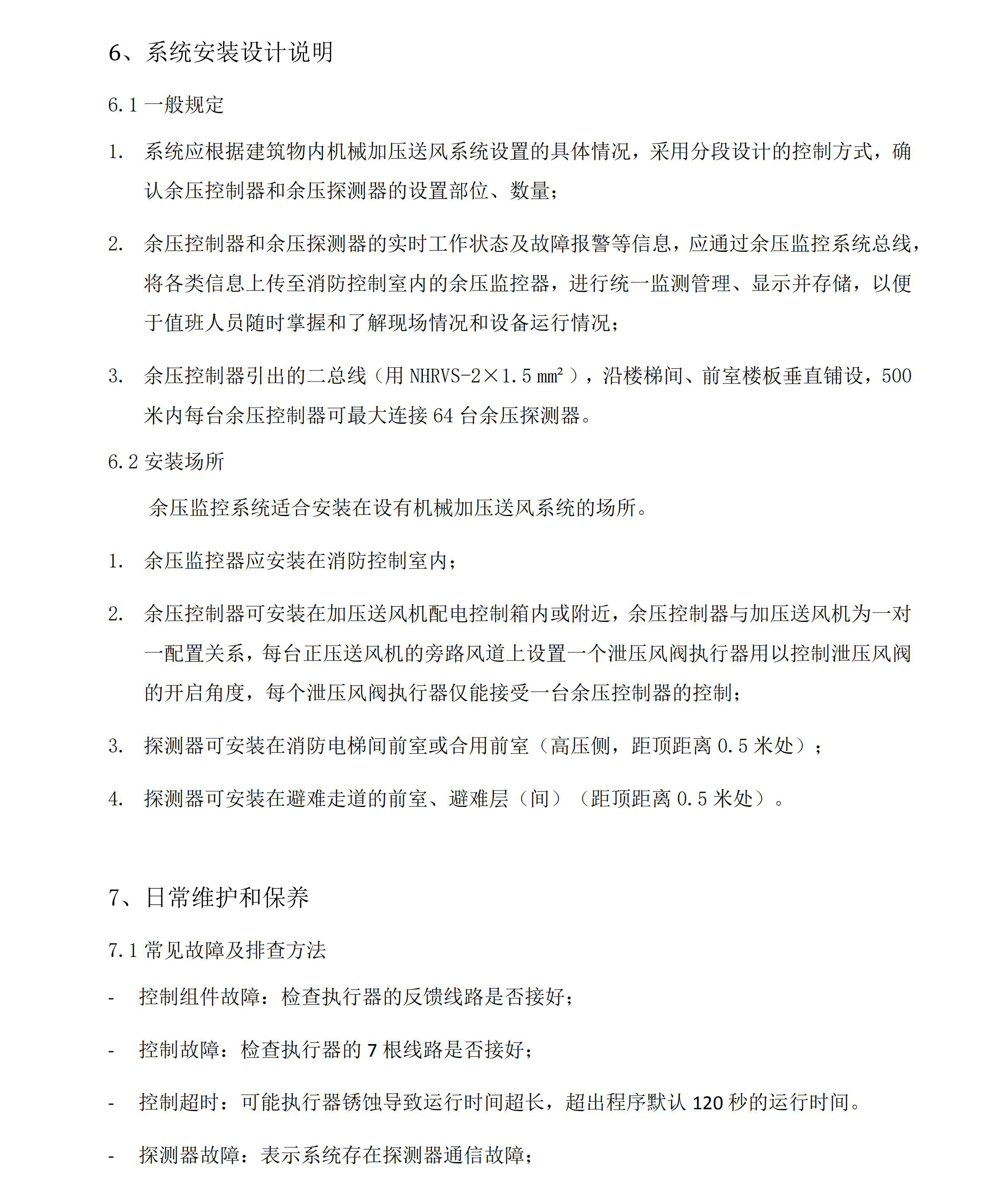

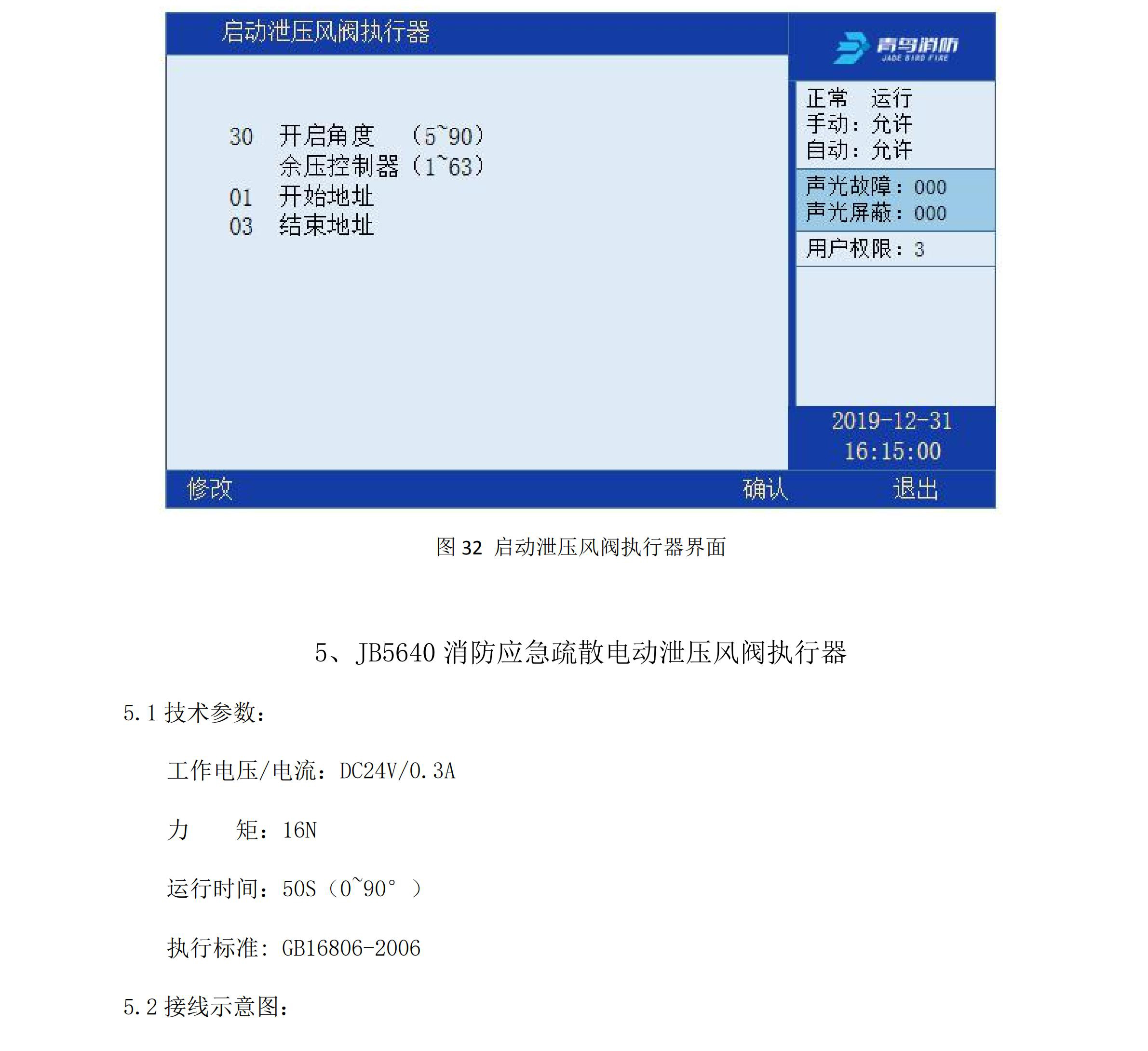

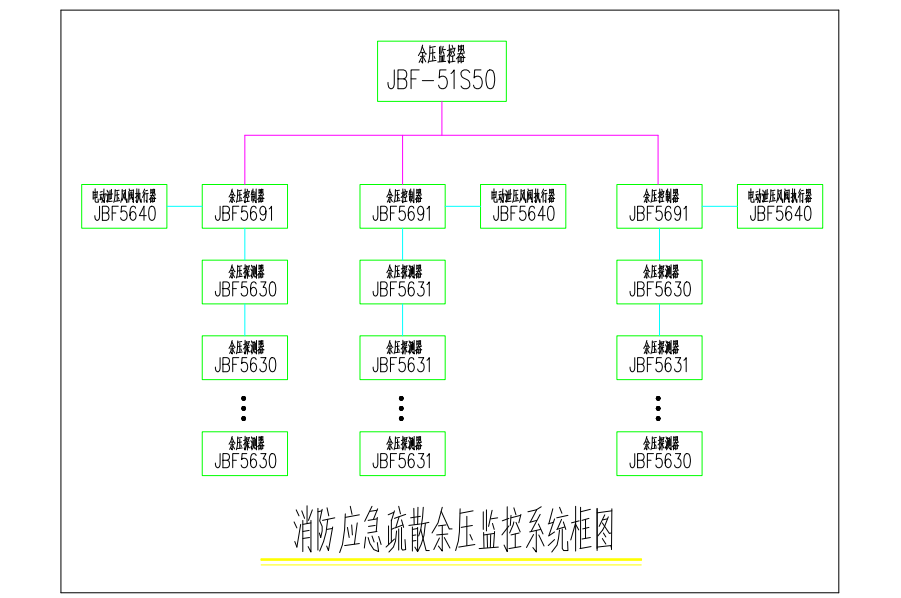

青鳥消防股份有限公司生產的智能型消防應急疏散余壓監控系統是傳統建筑物疏散區域測壓、調壓裝置的升級替代產品。該余壓監控系統由 JBF-51S50 余壓監控器、JBF5691 余壓控制器、JBF5630/JBF5631 余壓探測器及 JBF5640 泄壓風閥執行器等部分組成。該系統可以實時通過設置于不同疏散區域的余壓探測器采集該區域火災發生并啟動加壓送風系統后的余壓信號，傳遞給余壓控制器進行綜合分析判斷，并作出是否聯動控制該區域機械加壓送風系統風道上的電動泄壓風閥執行器動作，調整泄壓風閥的開啟角度，以實現樓梯間與前室或前室與室內走道間的余壓值保持在合理區間，從而保證機械加壓送風系統在滿足防煙需求的同時，又不會影響到人員疏散。

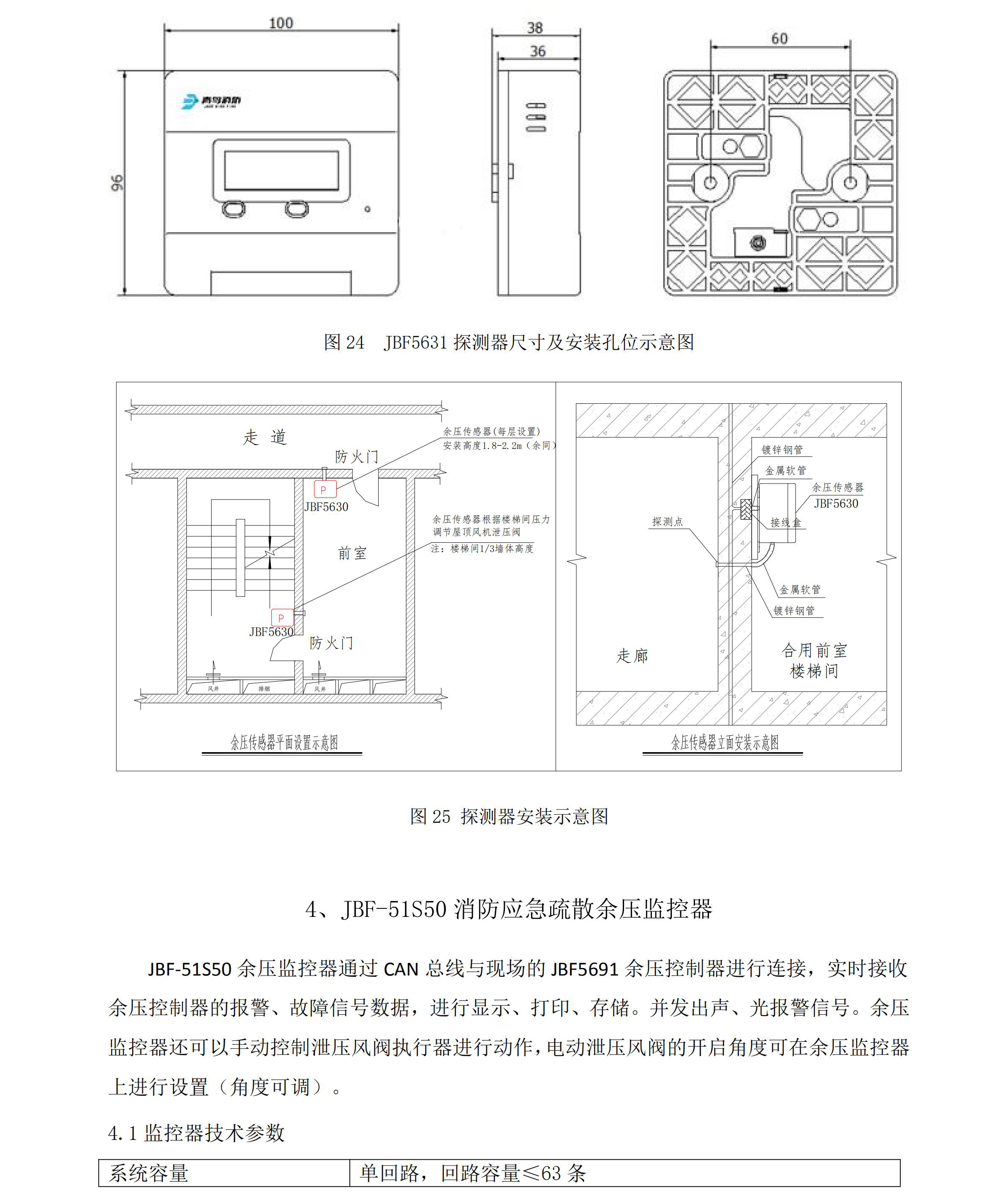

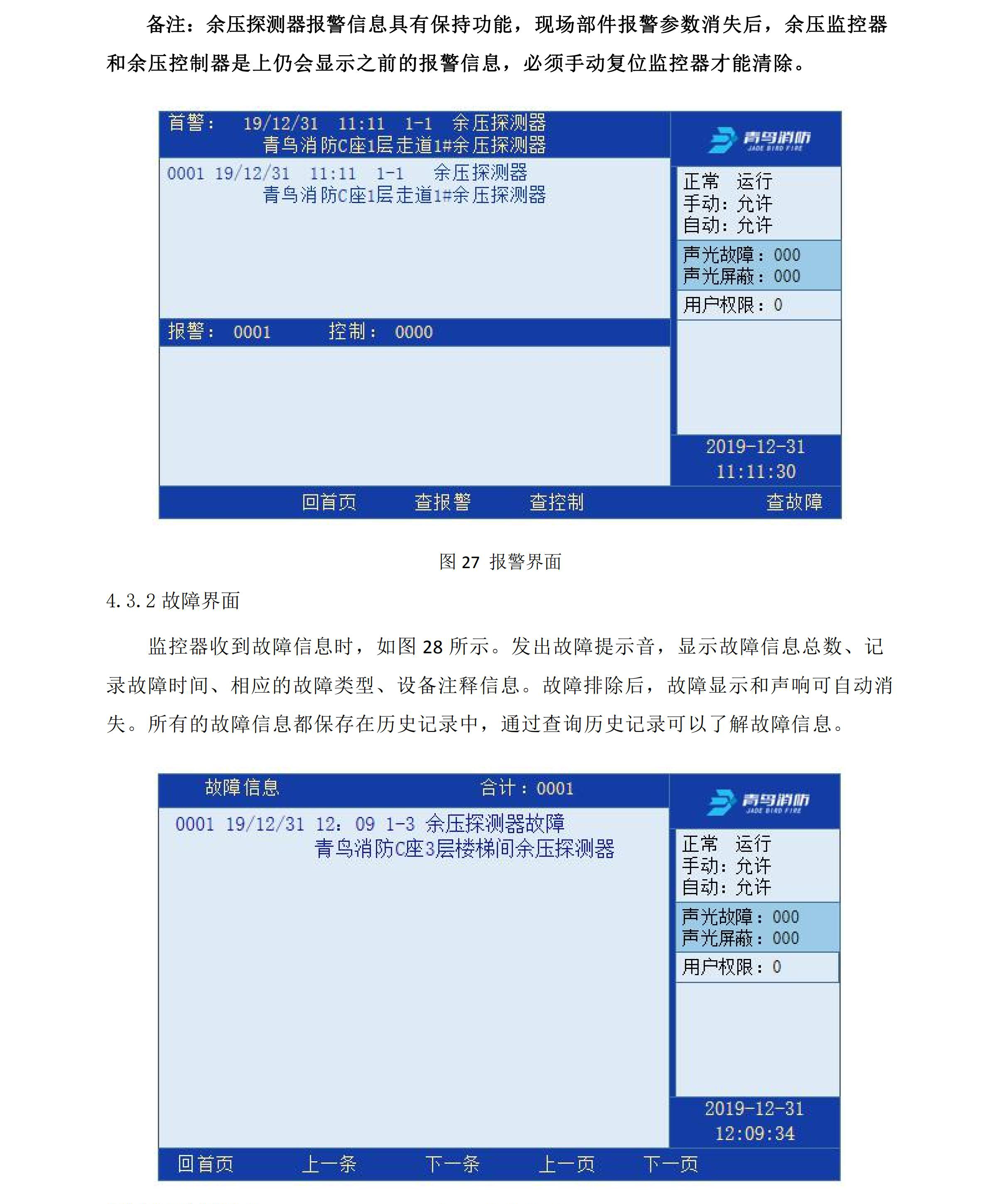

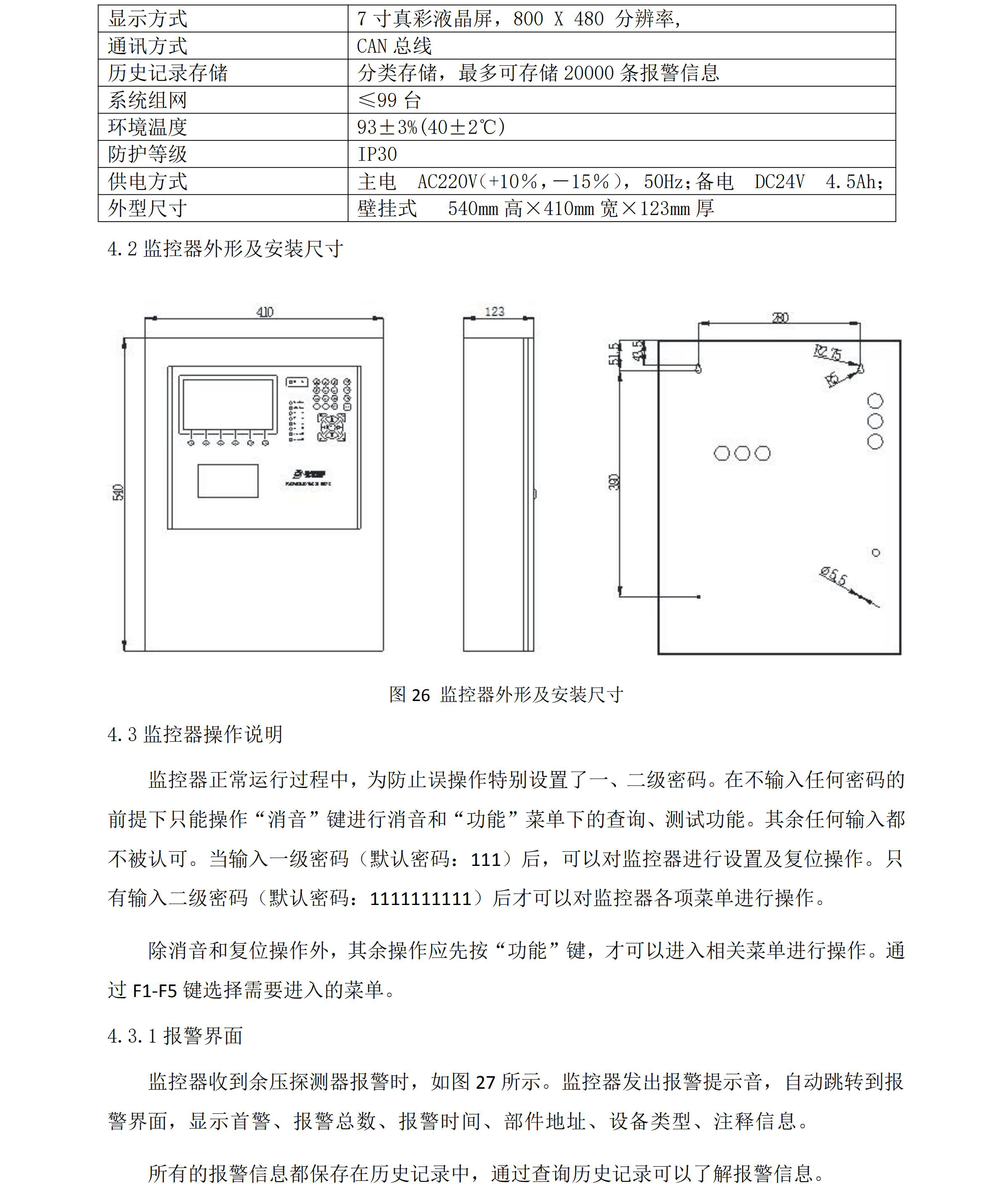

-JBF-51S50 余壓監控器帶載容量：≤63 個 JBF5691 余壓控制器；

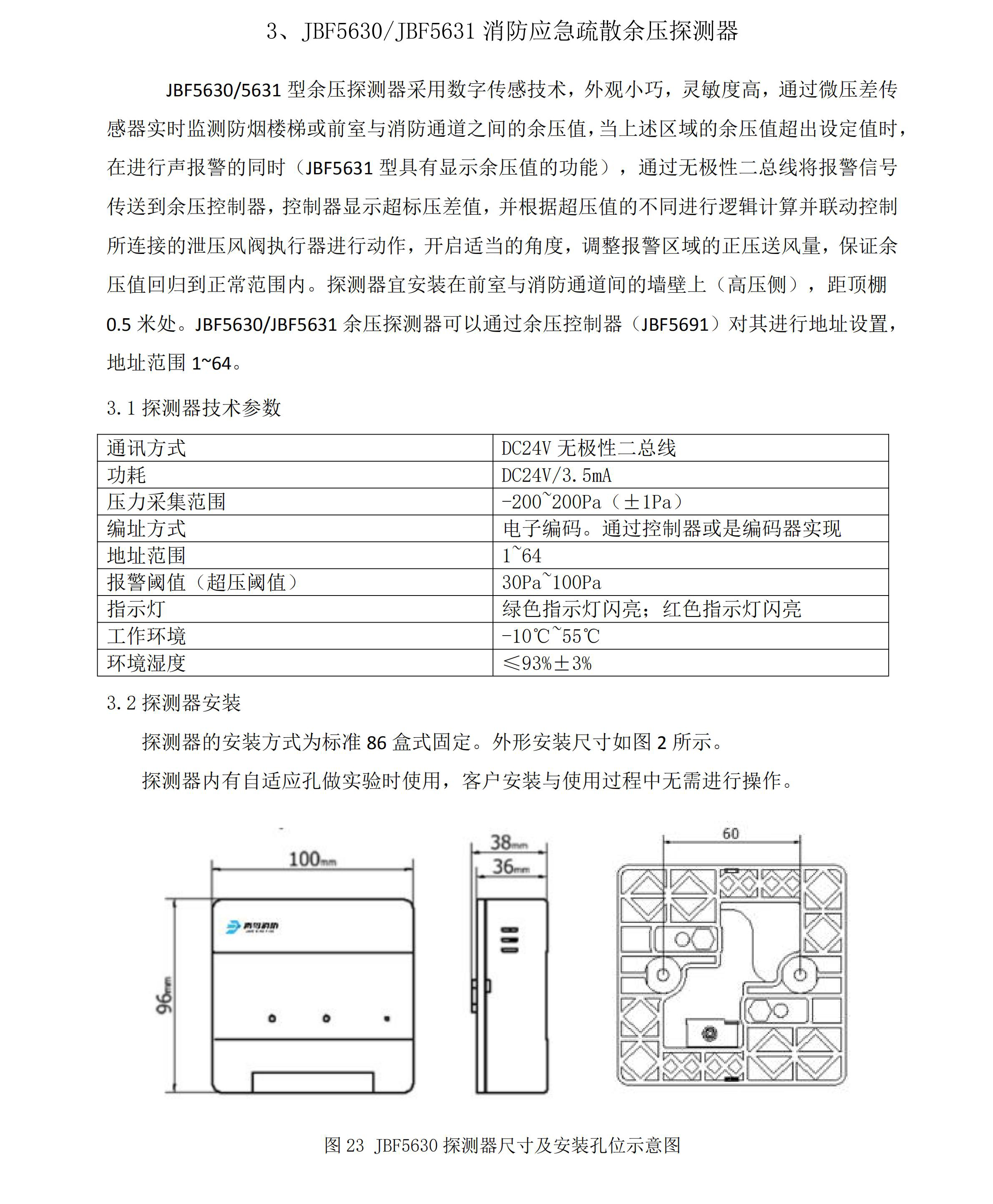

-JBF5691 余壓控制器帶載容量：≤64 個 JBF5630/5631 余壓探測器；

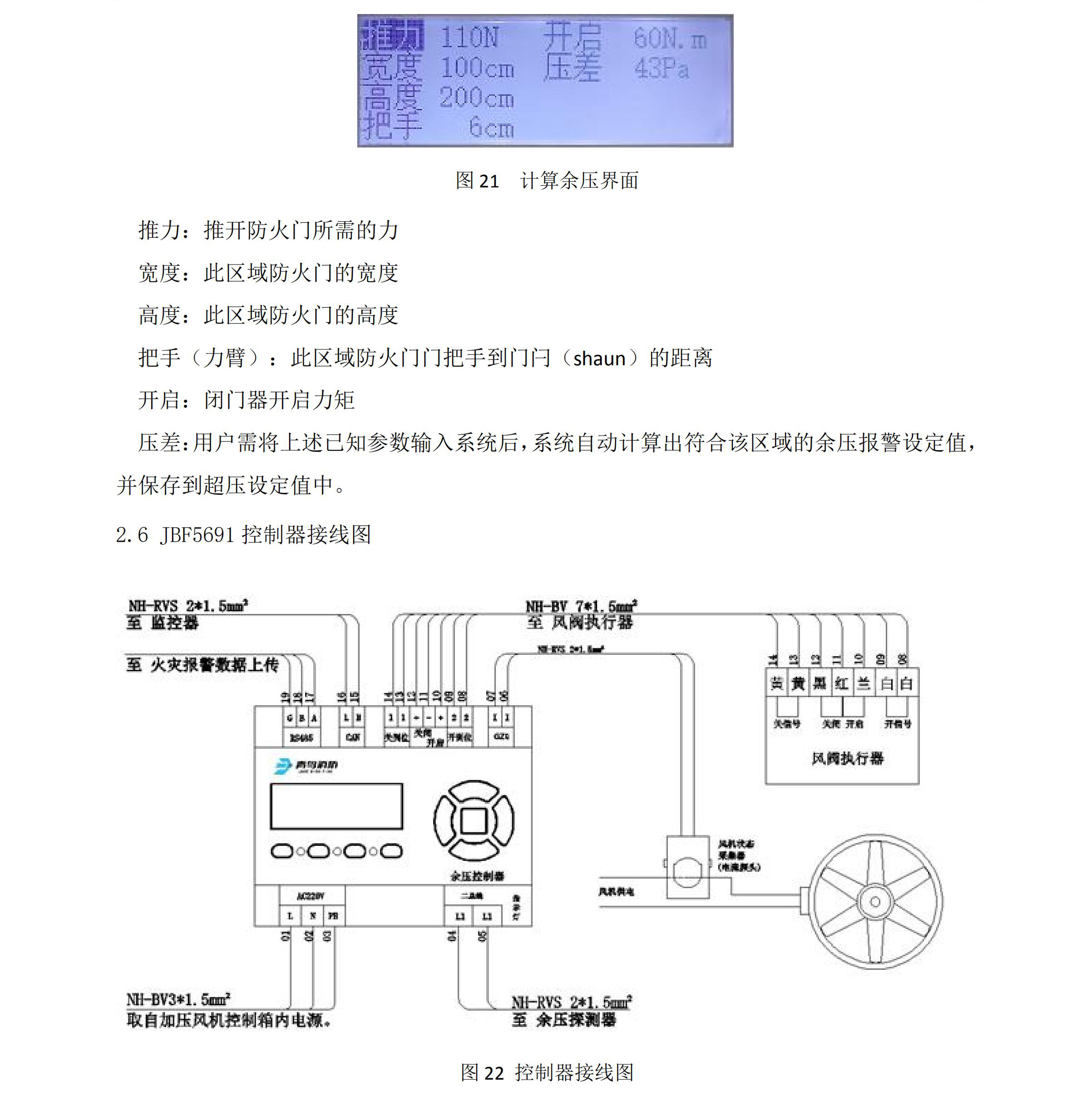

2、JBF5691 型消防應急疏散余壓控制器
JBF5691 型消防應急疏散余壓控制器是余壓監控系統的重要組成部分，常規安裝于其所監控區域正壓送風機配電控制箱內，通過二總線與設置在防煙樓梯或前室與消防通道內的余壓探測器進行連接，實時接收、分析判斷余壓探測器反饋的余壓值，并根據這些數值做出是否聯動控制正壓送風系統上的泄壓風閥執行器動作。當余壓控制器接收到余壓探測器的超壓報警信號時，將發出聲光報警信號，顯示報警余壓探測器的地址，并通過 PID 邏輯算法進行研判，輸出聯動命令控制相關區域內的正壓送風系統風道上的旁通泄壓閥開啟進行泄壓，保障樓梯間與前室或前室與室內走道間余壓值在正常范圍內。
2.1 控制器外型

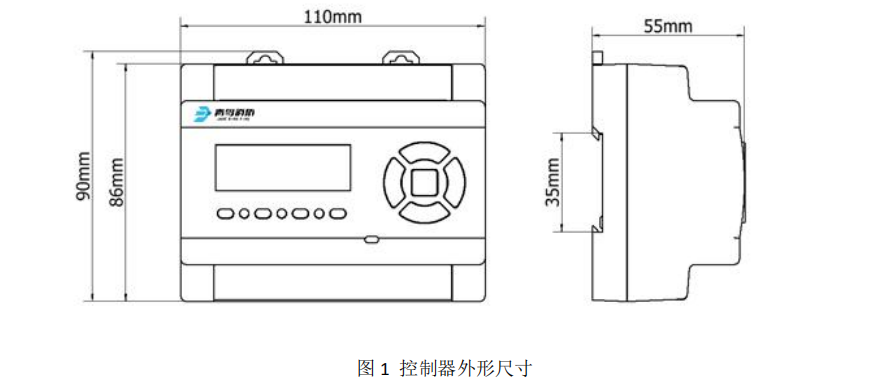

控制器的外形如圖 1 所示,外形尺寸：110mm×90mm×55mm（長×寬×高）。安裝方式為標準 35mm 導軌安裝。

2.2 控制器基本功能
-控制器接收來自探測器的余壓報警信號，在 10s 內發出聲、光報警信號，顯示報警探測器的地址，記錄報警時間。
-控制器具有手動消音功能，當再次有探測器報警信號輸入時，報警聲音會再次啟動。
-控制器與探測器主機的通訊總線發生短路、斷路時，控制器會在 100s 內發出故障聲、光報警信號，顯示故障地址。、控制器接收或檢測到探測器發來的故障信號（探測器自身故障、編碼錯誤、離線等），在 100s 內發出故障聲、光報警信號，顯示故障地址。
-控制器具有歷史報警信息自動存儲功能。


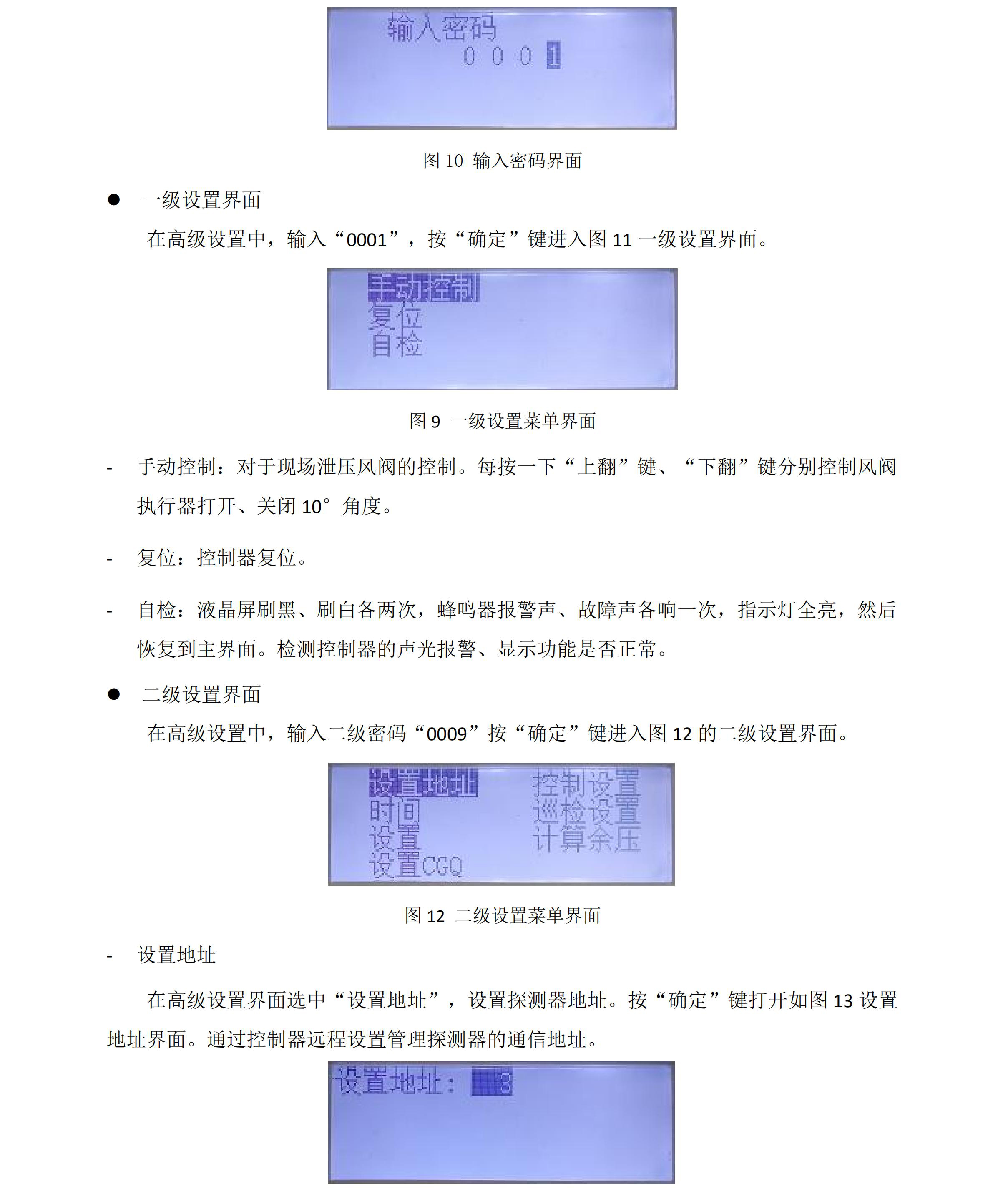

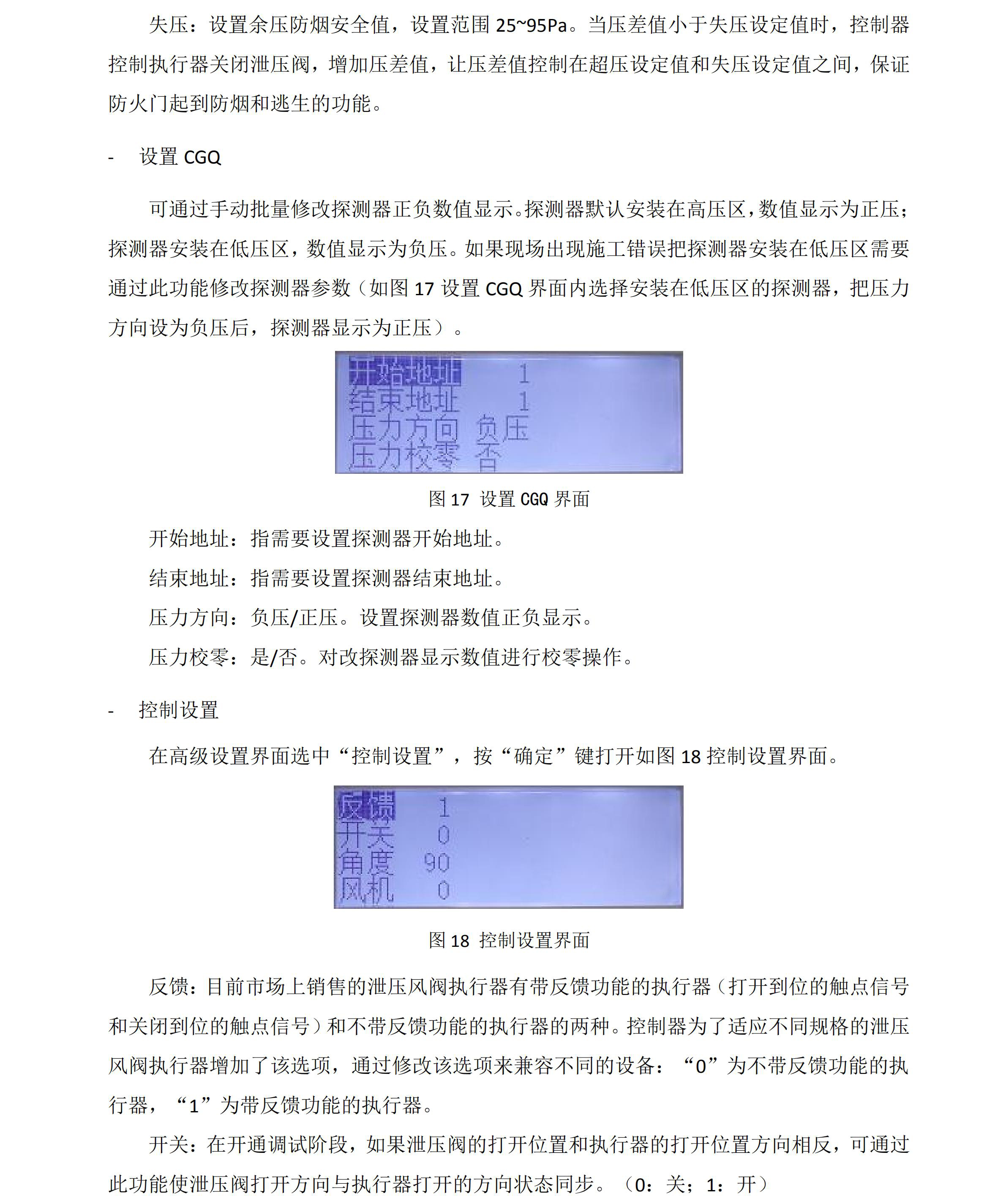

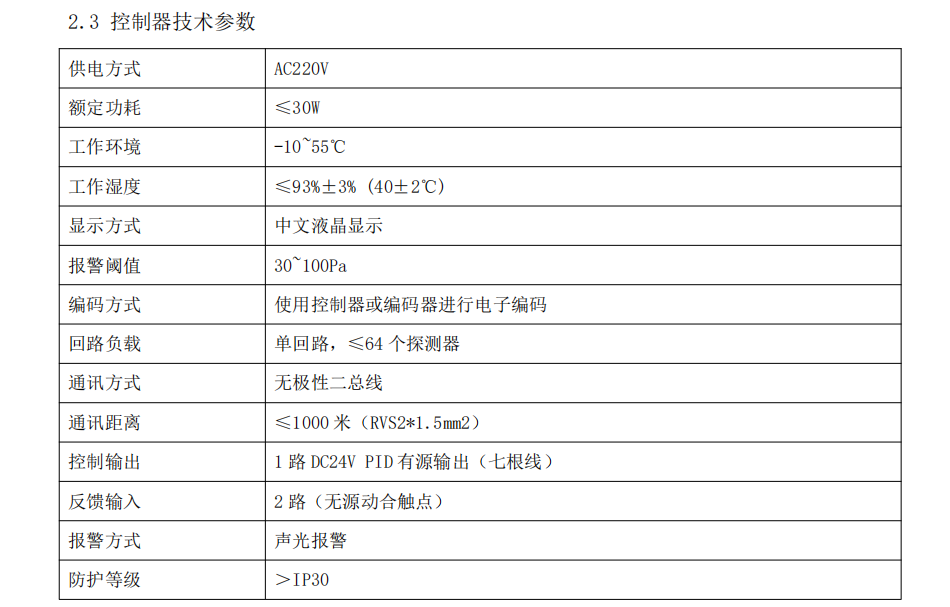

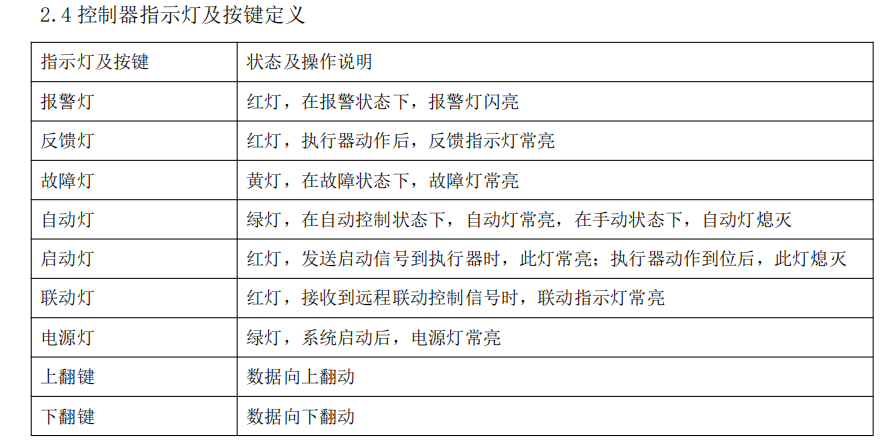

2.5 控制器操作

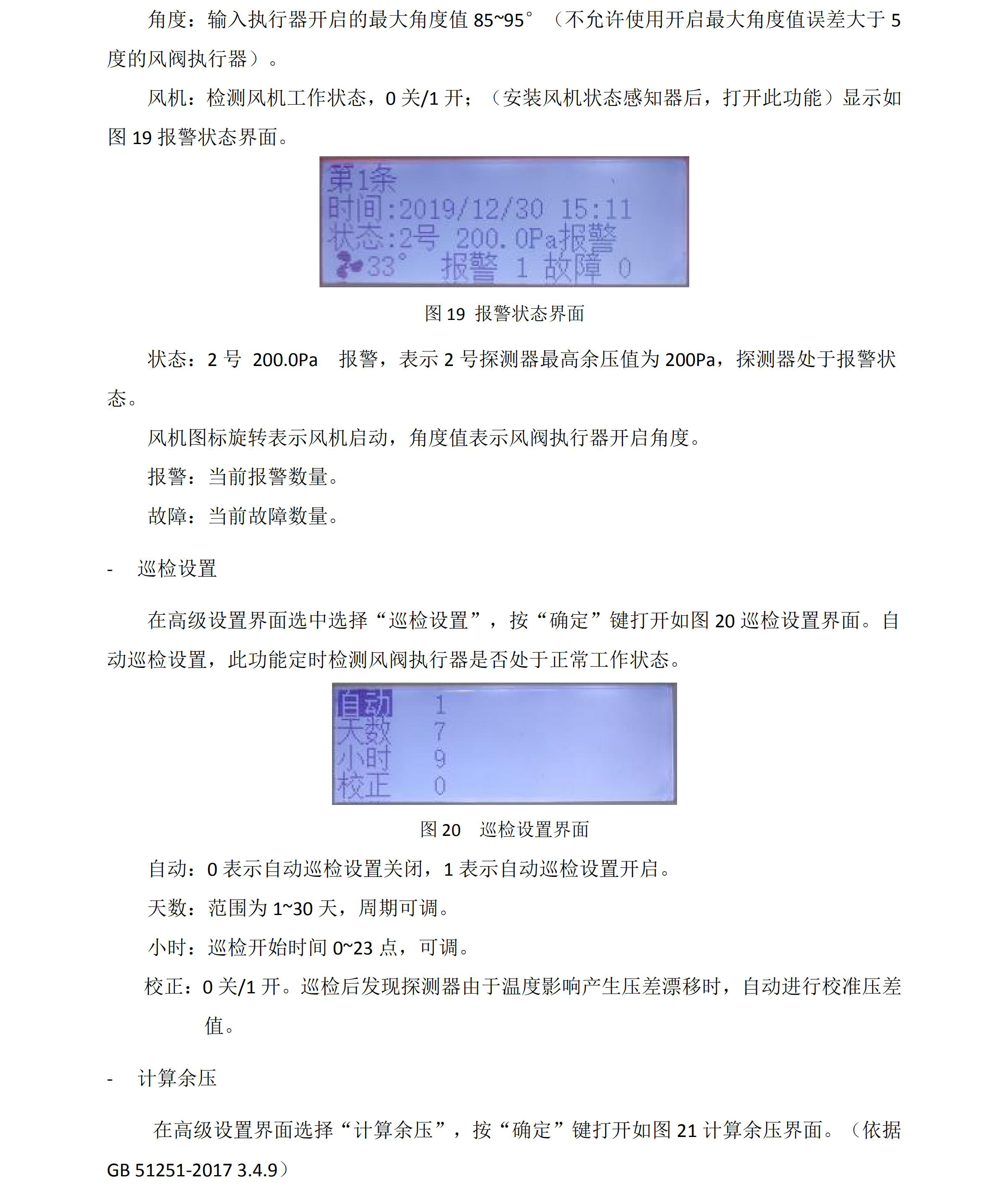

2.5.1 報警類型說明

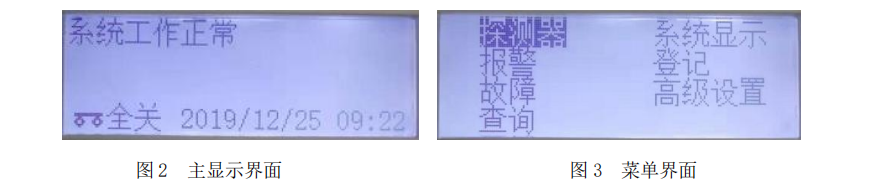

控制器在上電后首先進行系統自檢，指示燈全部點亮一次，蜂鳴器長鳴一聲，執行器自動巡檢（全部開啟后完全閉合），隨后顯示主顯示界面如圖 2。按“確定”鍵進入菜單界面，
如圖 3。
#p#分頁標題#e##p#分頁標題#e#

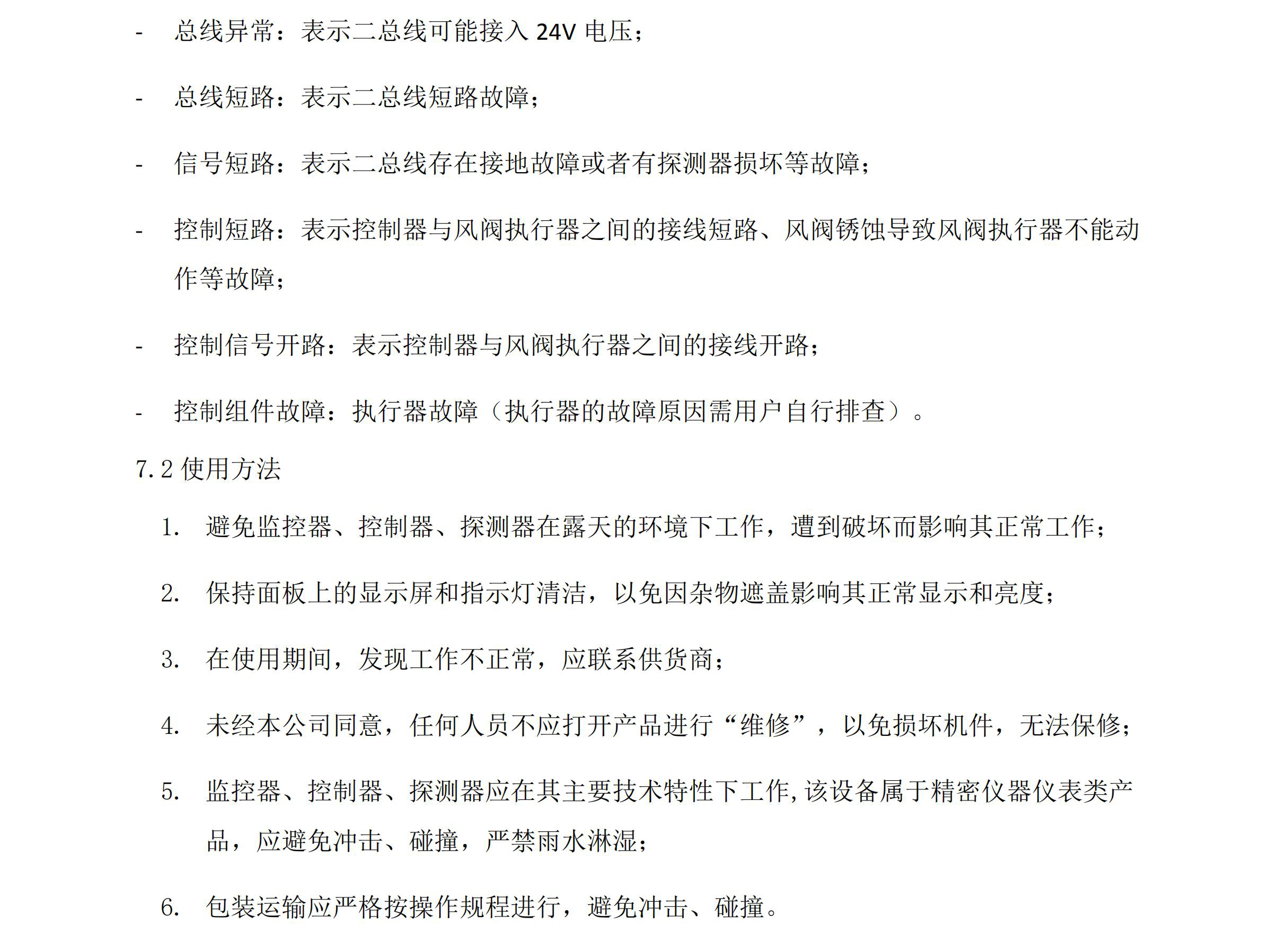

探測器顯示的報警狀態及對應的實際信息：
- 報警：表示系統中存在探測器報警信息；
- 探測器故障：表示系統存在探測器通信故障；
- 總線異常：表示二總線可能接入 24V 電壓；
- 總線短路：表示二總線短路故障；
- 信號短路：表示二總線存在接地故障或者有探測器損壞等故障；
- 控制短路：表示控制器與風閥執行器之間的接線短路、風閥銹蝕導致風閥執行器不能動
作等故障；
- 控制信號開路：表示控制器與風閥執行器之間的接線開路；
- 控制超時：表示控制器控制風閥執行器在設定的時間內沒有完成自檢。（在巡檢過程中
當執行器在 120 秒內沒有完全打開或完全關閉時，報控制超時故障，需更換執行器）
- 主機復位：記錄控制器復位時間。
- 控制：控制器啟動執行器動作。
- 控制結束：控制器啟動執行器動作后，將壓差值調整到正常范圍內，執行器停止動作。
- 巡檢控制組件：控制器手動、自動巡檢執行器。
- 控制組件故障：執行器故障（執行器的故障原因需用戶自行排查）。
- *號**Pa 報警：*號探測器余壓報警，報警壓差**Pa。
- *號通信故障：*號探測器通信故障。
- 二總線短路：控制器與探測器之間的二總線短路故障。
2.5.2 探測器在線查詢界面

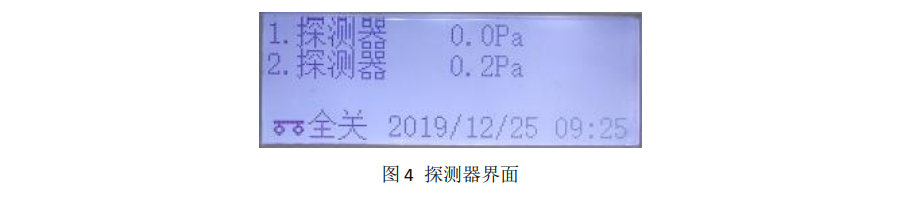

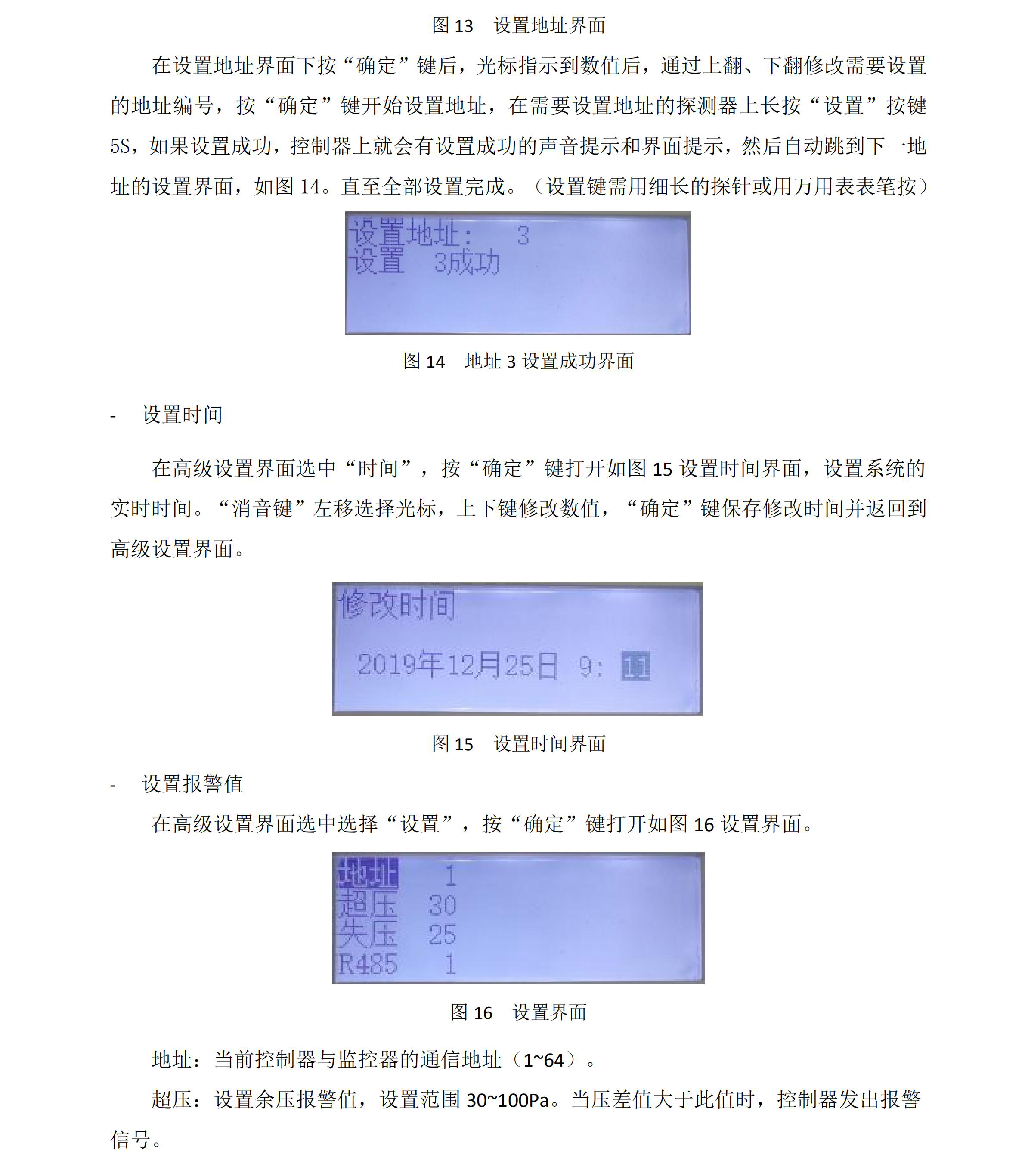

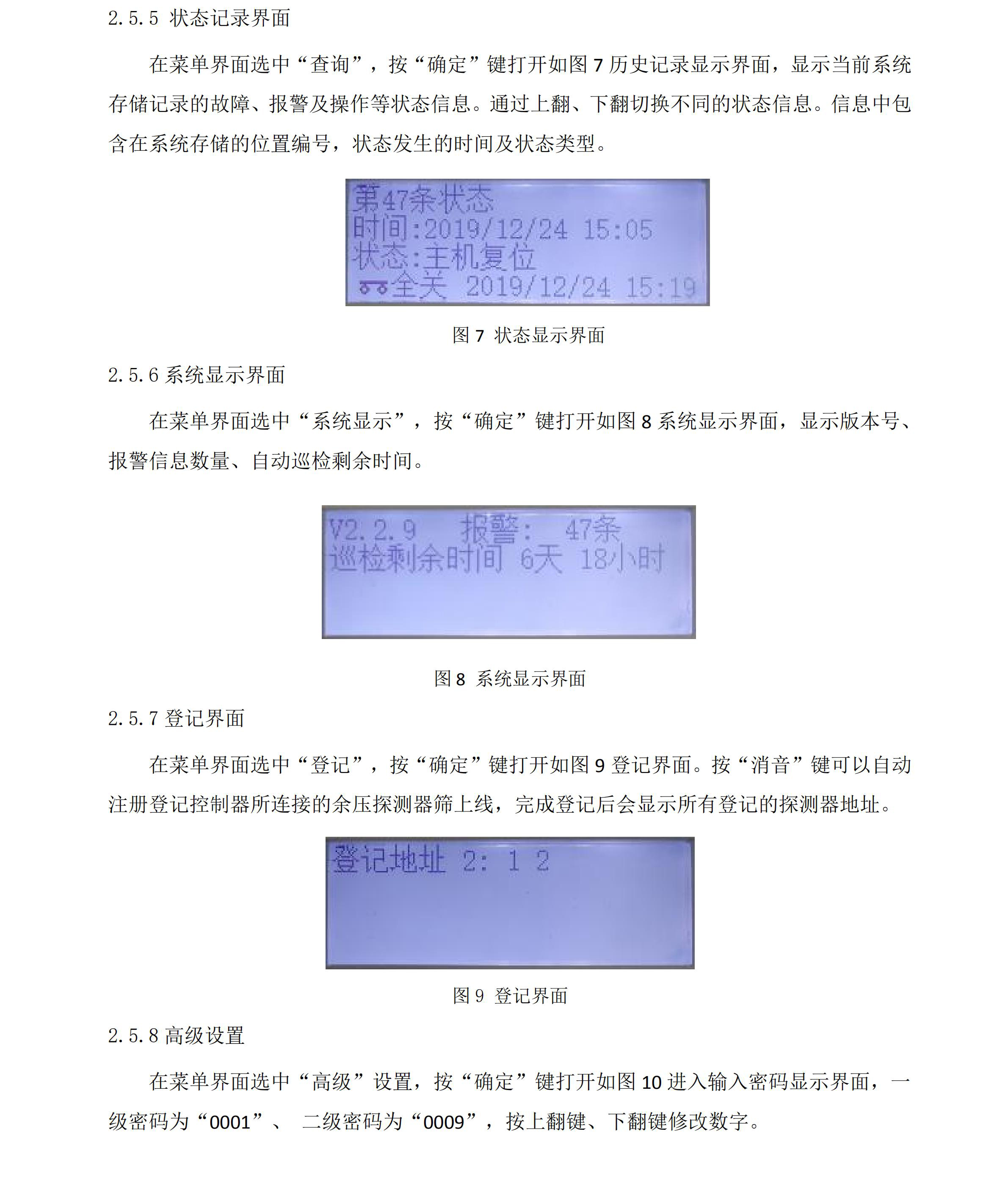

在菜單界面選中“探測器”，按“確定”鍵打開如圖 4 探測器界面，顯示所有在線探測
器數據信息，可通過上翻、下翻切換查詢。
