1、 概述
1.1、 產品特點
1、內置微處理器；
2、采用SMT表面貼裝工藝；
3、二總線。功耗低，最遠傳輸距離 1500m。導線截面積為1.0-1.5mm
2，對導線無特殊要求。施工簡便、費用低廉；
4、穩定性高，抗干擾能力強；
5、 插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，布線后工程調試前再將部件插入底座。易于施工、維護；
6、輸入輸出端均具有斷線監控功能。
1.2、 主要用途及適用范圍
JBF5155輸入/輸出模塊應用于JBF51S專線系統中，配合控制器JBF-51S等應用。
滿足國家標準 《消防聯動控制系統》GB16806-2006。
適用于賓館客房、辦公樓、圖書館、影劇院郵政大樓等公共場所。

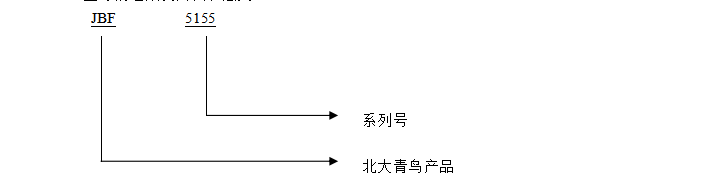

1.3、 型號的組成及其代表意義
1.1、 使用環境條件
一、工作溫度：-10…+60℃
二、貯存溫度：-30…+75℃
三、相對濕度：≤95%
1、 工作原理
當啟動專線時，信號通過模塊輸出控制相應繼電器動作，實現相應功能。當停止專線時，信號通過模塊輸出控制相應繼電器動作，實現相應功能。
2、 技術特性
3.1、 主要性能
3.2、 主要參數
|
內容 |
技術參數 |
|
監視電流 |
≤0.3mA |
|
動作電流 |
≤90mA |
|
抗電磁干擾 |
10V/m（1MHz…1GHz） |
|
指 示 燈 |
正常監視狀態：輸入動作燈紅色閃亮，輸出動作燈不亮
故障狀態： 輸入動作燈不亮，輸出動作燈不亮
動作狀態： 輸入動作燈紅色常亮，輸出動作燈紅色常亮 |
|
外形尺寸 |
85mm長 × 85mm寬 × 40.5mm高 |
|
線 制 |
二總線，有極性 |
4、 尺寸、重量

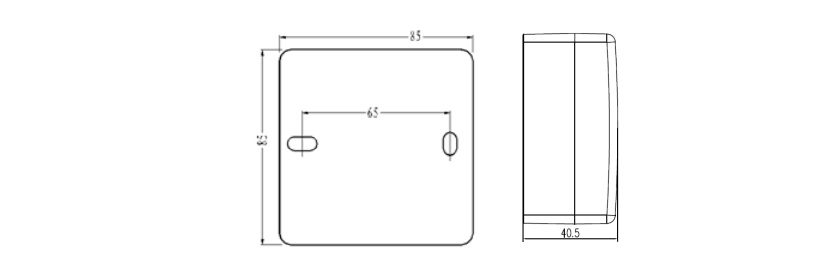

4.1、 外形及安裝尺寸
1、 安裝、調試
5.1、 安裝程序、方法及注意事項
一、JBF5155模塊采用明裝方式；
二、布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上（使用M4螺釘），安裝孔距為65mm。
三、探測總線采用2×1.0-1.5mm
2導線。

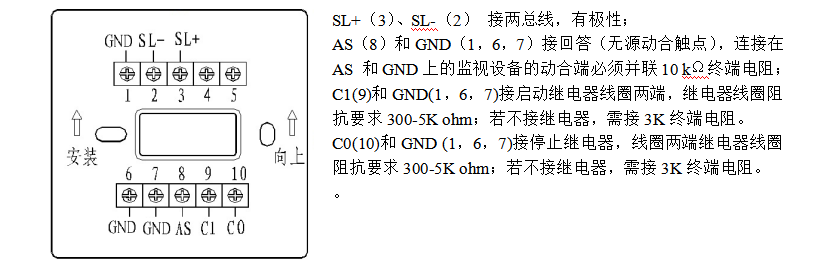

四、將端子3、2接在控制器對應的專線輸出端子SL+、SL-上。將9和6（1，7）接在被控設備啟動繼電器線圈上。將10和6（1，7）接在被控設備停止繼電器線圈上。將8和6（1，7）接在無源動合觸點上，并在觸點兩端并接10K電阻。
五、部件只能在布線檢查后、調試之前安裝，以防止因不恰當安裝作業造成損失。
輸入/輸出模塊接線圖例
5.1、 輸出方式設置及接線方法
一、該模塊的輸出方式可以通過更改控制器“設置多線登記及故障檢測”菜單下的“輸出狀態”進行設置，其中“0”代表持續輸出，“1”代表單次輸出。
二、 持續輸出時僅C1端子輸出，“啟動”狀態輸出24V電壓，“停止”狀態不輸出。
三、單次輸出時C1,C0都有輸出信號，“啟動”時C1輸出24V電壓，2秒后停止輸出；“停止”時C0輸出24V電壓，2秒后停止輸出。

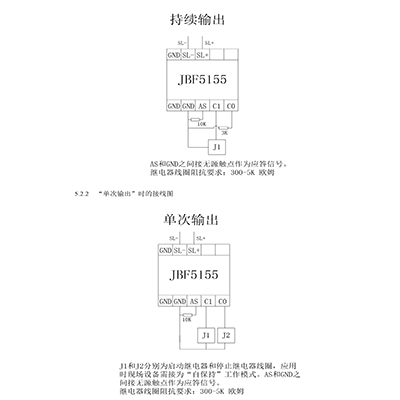

5.2.1“持續輸出”時的接線圖
5.1、 安裝、調試后的驗收試驗項目、方法和判據#p#分頁標題#e#
驗收依據：《
火災自動報警系統施工及驗收規范》#p#分頁標題#e#
1、 故障分析與排除
|
故障現象 |
原因分析 |
排除方法 |
備注 |
|
輸入動作燈不亮，報故障 |
接觸不良 |
重新接線 |
|
|
接線錯誤 |
按標簽上的接線端子接線 |
|
|
未接終端電阻或繼電器 |
|
|
|
上電應答，輸入動作燈常亮 |
消防啟動設備動合無源觸點閉合 |
將無源觸點復位 |
|
2、 保養、維修
7.1、 日常維護、保養、校準
7.2、 長期停放時的維護、保養
定期進行動作試驗，建議每半年一次。
產品執行標準：《
消防聯動控制系統》 GB16806-2006
