青鳥消防滅火產品描述

自動跟蹤定位射流滅火裝置
一. 概述
自動跟蹤定位射流滅火裝置是一種流量大、射程遠的高效消防滅火產品，該滅火裝置將計算機技術、紅紫外傳感技術、機械傳動技術和圖像傳輸技術集于一體，全天候自動對所測的范圍進行主動探測，一旦發現火災，迅速啟動，并驅動滅火裝置的機械傳動機構把噴口瞄準火源，在30秒內完成精確定位，同時發出報警信號，聯動電磁閥、水泵對火點實施定點射水滅火，滅火后自動停止，如有復燃，重新啟動，直至徹底熄滅為止。
二.技術特點
該產品采用紅外、紫外復合型探測技術，可以主動發現早期火源，有效識別火源，定位準確；采用多項可靠性設計，抗干擾能力強，適用于大空間場所，保護范圍廣，具有視頻輔助定位功能，實現遠端手動定位射水，自動狀態下，裝置完成定位后，發出報警信號，聯動電磁閥，水泵等供水設備噴水滅火。
三.技術指標

參數名稱	單位	ZDMS0.6/5S
工作電壓	V	AC220±10%
功耗	W	監視狀態3W,掃描狀態30W
額定工作壓力	MPa	0.6
最大工作壓力	MPa	1.0
最小工作流量	L/s	5
保護半徑	m	30
射流半徑	m	34
監控半徑	m	40
定位時間	s	≤30
水平旋轉范圍	度	0~360（可調）
垂直旋轉范圍	度	仰角30（可調），俯角90（可調）
工作環境溫度	℃	4~55
安裝高度范圍	m	6~15
系統通訊制式		RS485總線（與現場手動控制箱通訊）
圖像傳輸介質		視工程需要選擇
噴水方式		直射后往復擺動
配套線束長度	m	2.5
消防炮重量	kg	3.5
入口螺紋		DN32
安裝方式		吊裝

四.執行標準
產品滿足國標GB25204-2010《自動跟蹤定位射流滅火系統》要求的所有功能。
五. 操作程序
自動跟蹤定位射流滅火裝置是由自動跟蹤定位射流滅火裝置和加電盒組成。
1.自動跟蹤定位射流滅火裝置
一旦發現火情，啟動滅火裝置，在30秒內完成對火點定位，同時發出報警信號，聯動電磁閥、水泵對火點實施定點射水滅火，滅火后自動停止，如有復燃，重新啟動，直至徹底熄滅為止。
2.裝置加電盒
滅火裝置加電盒是自動跟蹤定位射流滅火裝置的配套設備，為滅火裝置提供電源并接受滅火裝置的各種控制信號。它和滅火裝置之間的連接采用轉接電纜，降低了在高空間接線難度，提高了可靠性。

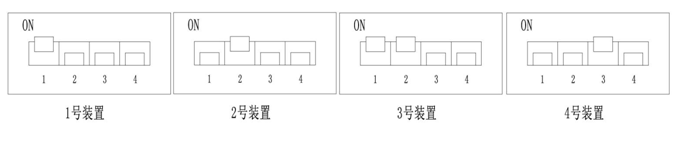

3.滅火裝置地址編碼
設備安裝前必須對滅火裝置進行編碼，使用8421碼對每個現場手動控制盤所控制的滅火裝置依次編碼，不得重復。如下圖：

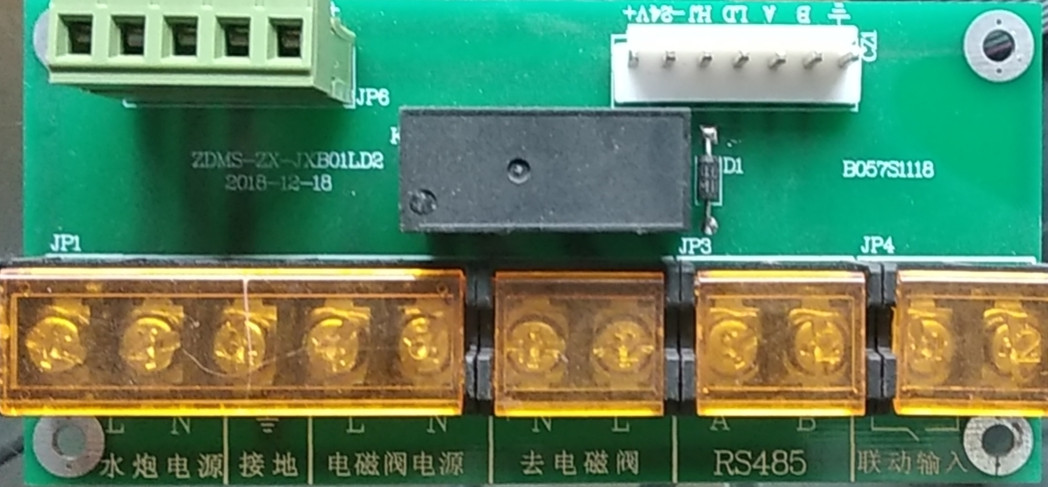

六.裝置加電盒接線說明

1.上方右邊接線端子為連接水炮裝置的轉接電纜，分別為地線、485總線（區分極性）、火警開關量輸出、裝置12VDC電源（區分極性），此航空插頭電纜與滅火裝置連接，把航空插頭插入滅火裝置的航空插座中然后鎖緊。
2.上方左側接線端子外接12V開關電源的各種接口，（輸入220V/AC,輸出12V/DC）。此電源是裝置供電的開關電源出廠已接好。
3.下方右邊兩個接線端子為連接裝置攝像頭的視頻信號。
4.下方中間A、B兩接線端子為連接現場手動控制盤的485總線。
5.下方中間去電磁閥接線端子是連接電磁閥220VAC（L N）電源控制線。
6.下方左側接線端子是連接來自控制主機電源和電磁閥電源，分別連接至現場手動控制盤的220VAC（L N PE）電源線和電磁閥電源線（L N）。
七．JW30C自動跟蹤定位射流滅火裝置的安裝

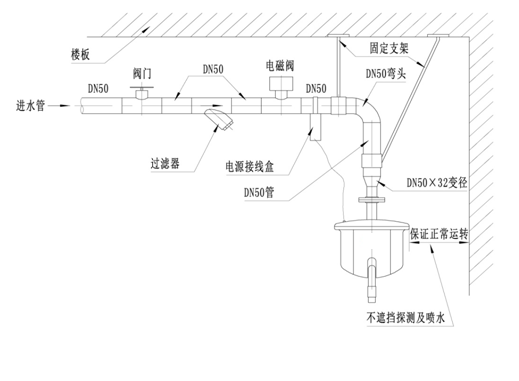

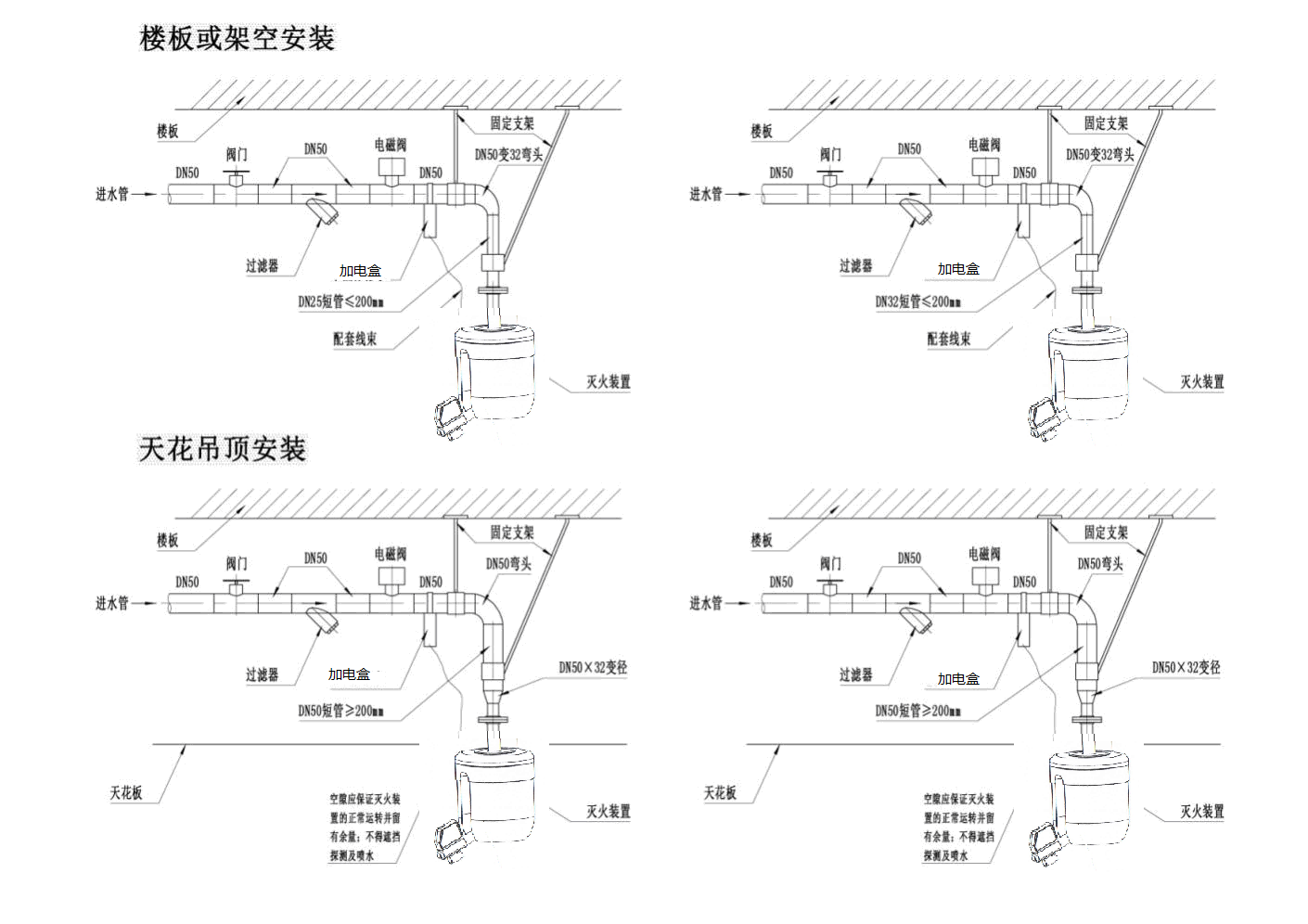

1.安裝方式
沿梁邊及墻邊安裝

2.安裝步驟
（1）滅火裝置和相關組件在安裝前必須對系統管網試壓，沖洗合格后進行裝置安裝。
（2）安裝滅火系統上的法蘭到短立管下端，法蘭端面用水平儀調成水平
（3）通過4個配套螺栓固定滅火裝置
（4）插上供電航空插頭，調整線束長度，保證滅火裝置在轉動范圍內不受限制并略有余量。
（5）每臺自動跟蹤定位射流滅火裝置安裝完成，接線正確無誤后，即可利用現場手動控制箱進行通電測試，通電后能運行在正常狀態下，可以測試自動定位（可用打火機在近距離處測試），通過現場手動控制箱能遠程控制自動跟蹤定位射流滅火裝置，這樣才說明裝置安置完成，可以拆除腳手架。
3.注意事項
（1）短立管上必須安裝防晃支架，并且防晃支架在短立管上的固定點距離滅火裝置上的法蘭不大于200MM，以保證滅火裝置在轉動和噴水時不發生晃動。
（2）必須嚴格執行〈〈自動掃描定位噴水滅火系統施工及驗收規范〉〉
（3）必須在系統管網水壓試壓，各接頭處無滲漏，管網沖洗合格后安裝滅火裝置。
（4）避免強電磁場輻射。
（5）裝置發生誤動作時，應及時切斷主機面板上的或手動控制箱內電磁閥電源
（6）安裝在舞臺 演播室可兼作演藝用的場所的滅火裝置，在演出及排練時，應將滅火裝置切換到手動狀態或關閉裝置電源。
（7）現場有電氣焊明火作業時，應將滅火裝置切換到手動狀態或關閉裝置電源。
（8）建議在電磁閥前安裝過濾器，防止噴水后因管網雜質導致電磁閥關閉不嚴出現漏水現象。
（9）搬動，安裝滅火裝置時，要注意保護好滅火裝置底部的傳感器，嚴禁將滅火裝置直接安置在桌面或地面，以免傳感器破碎。（10）嚴禁用力扳動水平機構與垂直機構，以免損壞滅火裝置內部的限位開關。
（11）滅火裝置的配套線束要整理整齊后固定在滅火裝置上法蘭的上部，要留有一定的余量，使滅火裝置旋轉自如，并保證滅火裝置在旋轉狀態時，周圍沒有障礙物阻礙其旋轉，防止線皮磨損漏電，影響系統正常工作。
（12）設備安裝前必須對滅火裝置進行編碼，使用8421碼對每個現場手動控制箱所控制的滅火裝置依次編碼，不得重復。
八．維護保養
為了保證自動跟蹤定位射流滅火裝置正常運轉，應定期對設備進行如下維護保養：
1.根據現場情況，應至少每三個月對裝置進行狀態檢查。
2.日常保養由現場負責人按要求進行，檢查現場手動控制箱有無故障信息，操作設備是否運轉良好。
3.粉塵大的現場定期清理裝置表面和轉動機構，確保轉動機構運轉正常。
4.條件允許的情況下，應按國標要求的火源進行噴水測試。
九．注意事項
1.嚴格按說明書接線，不得將端子功能混淆。手動控制箱的操作應由專人負責，按說明書進行操作，以免因操作失誤造成損失。消防炮的外接導線應采用金屬軟管保護。傳感器上不應有堵塞物，隨時保持清潔。當傳感器上有浮塵時，應由專業維護人員進行清潔。
2.對消防炮表面進行清潔時，不能采用帶腐蝕性的物質，以免造成消防炮損壞。
3.如消防炮頻繁啟動掃描，或出現故障狀態，應及時與廠家聯系。消防炮不宜安裝在正常情況下有明火和紫外線強烈的場所。
